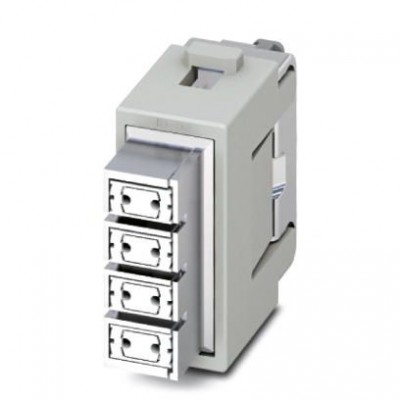

Модуль для установки контактов - HC-M-08-GBIT-CT-F - 1417303
Описание
Модуль для установки контактов, полюсов: 8, Розетка, Обжим, 50 В, 5 A, 0,08 мм² ... 0,5 мм², наружный диаметр проводника:5 мм ... 10 мм, применение: Данные, без обжимаемых контактовХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440218 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 13.2 | 39121421 |
| Данные о материале | |
| Материал поверхности фазового проводника | Никель |
| Материал фазового проводника | Цинковый сплав |
| Механические характеристики | |
| Вид при установке | 8 |
| Диаметр контакта | 1 мм |
| Длина зачищенной части одной жилы | 4,2 мм |
| Сечение AWG | 28 ... 20 |
| Сечение проводников | 0,08 мм² ... 0,5 мм² |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество модулей | 1 |
| Материал, контакт | Медный сплав |
| Расчетное импульсное напряжение | 0,8 кВ |
| Расчетное напряжение (III/3) | 50 В |
| Расчетный ток | 5 A |
| Серия | HC-M-08-GBIT |
| Способ подключения | Обжим |
| Тип контакта | с разворотом |
| Указания по монтажу | Для обеспечения CAT5 используйте провод VS-94-F/... (№ артикула 1416457)! Зажим для уменьшения растягивающего усилия 1587742 Для обеспечения CAT5 используйте обжимной контакт (арт. № 1688997) и обжимные клещи (арт. № 1205448)! |
| Размеры | |
| Высота | 40,3 мм |
| Наружный диаметр кабеля | 5 мм ... 10 мм |
| Технические данные | |
| Длина | 13,9 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (С учетом нагрева контактов) |
| Ширина | 26,35 мм |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Золото |
| Электрические характеристики | |
| Характеристики передачи (категория) | CAT6A |
| Дополнительные особенности | |
| Цвет | светло-серый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
