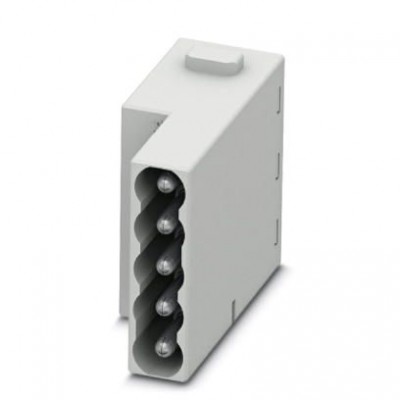

Модуль для установки контактов - HC-M-05L-TPT-M - 1423961
Описание
Модуль для установки контактов, полюсов: 5, контакты цепи питания: 5, контакты цепи управления: 0, количество точек подключения на полюс: 2, Штифт, Зажимы Push-in, 230/400 В, 10 A, 0,14 мм² ... 1,5 мм², применение: МощностьХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440205 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440217 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| Механические характеристики | |
| Вид при установке | 5 |
| Диаметр контакта | 2,5 мм |
| Длина зачищенной части одной жилы | 8 мм ±1 мм |
| Сечение AWG | 26 ... 16 (с кабельным наконечником) |
| Сечение проводников | 0,14 мм² ... 1,5 мм² (с кабельным наконечником) |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество модулей | 1 |
| Количество точек подключения на полюс | 2 |
| Материал, контакт | Медный сплав |
| Расчетное импульсное напряжение | 4 кВ |
| Расчетное напряжение (III/3) | 230 В (фаза-земля) 400 В (фаза-фаза) |
| Расчетный ток | 10 A |
| Серия | HC-M-05-T |
| Способ подключения | Зажимы Push-in |
| Тип контакта | катанные |
| Размеры | |
| Высота | 36 мм |
| Стандарты и предписания | |
| Строительные нормы и правила и методика проведения испытания | DIN EN 61984 DIN EN 60664 |
| Технические данные | |
| Длина | 14,6 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Ширина | 34 мм |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Ag |
| Характеристики клемм | |
| Указание | Для корпусов HEAVYCON типов B6–B48, требуется модульные несущие HC-M-B...MF-... |
| Дополнительные особенности | |
| Цвет | светло-серый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
