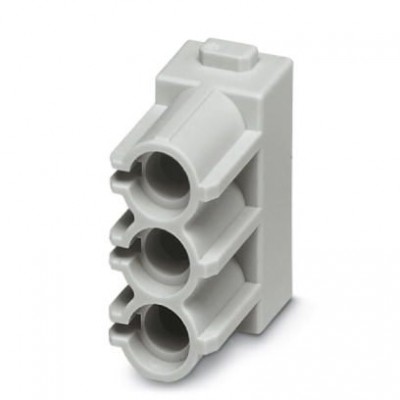

Модуль для установки контактов - HC-M-03-PN-M-F - 1417433
Описание
Модуль для установки контактов, полюсов: 3, Розетка, Штифт В, применение: Пневматическая система, для шлангов с внутренним диаметром 1,6 / 3 / 4 ммХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440220 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 13.2 | 39121421 |
| Механические характеристики | |
| Вид при установке | 3 |
| Внутренний диаметр, подсоединение напорного шланга | 1,6 мм 3 мм 4 мм |
| Диаметр контакта | 5,2 мм |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Клапан встроен | нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество модулей | 1 |
| Серия | HC-M-03-PN |
| Указания по монтажу | Для механического кодирования применяются штифтовые HC-CST-MOD (1636127) и гнездовые HC-CBU-MOD (1636130) ключи. При подключении шлангов учитывать мин. радиус изгиба - Зафиксировать пневматический контакт в модуле. Для этого ввести его в модуль с передней стороны, - Вставить модули с установленными контактами в несущую раму. - Вставить пневматические шланги в пневматический контакт с задней стороны модуля. Рекомендуется использовать средние точки для установки модулей и сальниковый/соединительный корпус с прямым кабельным отводом. |
| Размеры | |
| Высота | 27,2 мм |
| Технические данные | |
| Длина | 14,6 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 34,1 мм |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Характеристики клемм | |
| Указание | Для корпусов HEAVYCON-ADVANCE от B6 до В24 и корпусов HEAVYCON от B6 до В48. Требуется модульная несущая рамка HEAVYCON HC-M-B...-MF..., пневматические штифты и гнезда HC-M-PN... не входят в объем поставки. |
| Дополнительные особенности | |
| Цвет | светло-серый |
