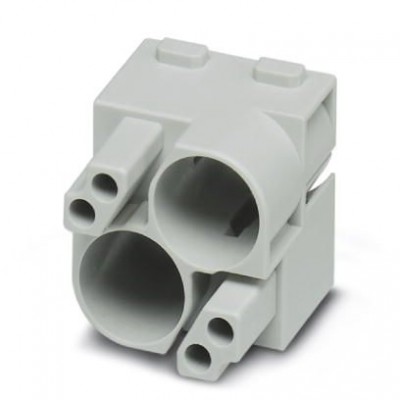

Модуль для установки контактов - HC-M-02-EMC-F - 1417376
Описание
Модуль для установки контактов, полюсов: 2, Розетка, Обжим, 50 В, 10 A, 0,14 мм² ... 2,5 мм², применение: Данные/сигнал, для применения двух штекерных соединителей с защитой от ЭМВ HC-M-EMV-BU/3-9,5 (гнездовые исполнения, по 4 контакта)Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440218 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 13.2 | 39121421 |
| Данные о материале | |
| Материал фазового проводника | Цинковый сплав |
| Механические характеристики | |
| Вид при установке | 2 |
| Диаметр контакта | 1,6 мм |
| Сечение проводников | 0,14 мм² ... 2,5 мм² |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество модулей | 2 |
| Материал, контакт | Медный сплав |
| Расчетное импульсное напряжение | 0,8 кВ |
| Расчетное напряжение (III/3) | 50 В |
| Расчетный ток | 10 A |
| Серия | HC-M-EMV |
| Способ подключения | Обжим |
| Тип контакта | с разворотом |
| Указания по монтажу | Высота корпуса ≥ 72 мм. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. Пластмассовый модуль для штекерных соединителей для защиты от ЭМВ HC-M-EMV-BU/3-9,5 |
| Размеры | |
| Высота | 34 мм |
| Технические данные | |
| Длина | 29,4 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Ширина | 34,2 мм |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Ag (питание) / Au (сигнал) |
| Характеристики клемм | |
| Указание | Для корпусов HEAVYCON типов B6–B48, требуется модульные несущие HC-M-B...MF-... |
| Дополнительные особенности | |
| Цвет | светло-серый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
