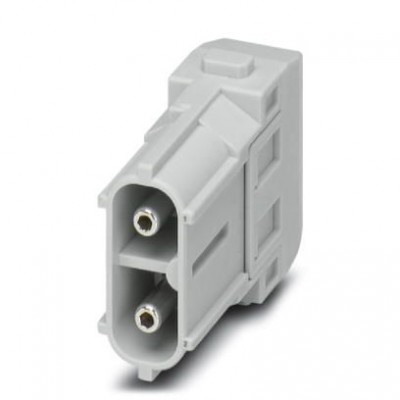

Модуль для установки контактов - HC-M-02-AT-M-10 - 1417389
Описание
Модуль для установки контактов, полюсов: 2, контакты цепи питания: 2, контакты цепи управления: 0, Штифт, С осевыми винт. зажимами, 1000 В, 40 A, 2,5 мм² ... 10 мм², применение: МощностьХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440217 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 13.2 | 39121421 |
| Механические характеристики | |
| Вид при установке | 2 |
| Диаметр контакта | 4 мм |
| Длина зачищенной части одной жилы | 5 мм +1 (2,5 mm² ... 4 mm²) 8 мм +1 (4 мм²) 11 мм +1 (10 мм²) |
| Сечение AWG | 12 ... 10 |
| Сечение проводников | 2,5 мм² ... 10 мм² (Указанное сечение относится к геометрическому сечению используемого провода) |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество модулей | 1 |
| Материал, контакт | Медный сплав |
| Подключение согласно стандарту | МЭК / EN |
| Расчетное импульсное напряжение | 8 кВ |
| Расчетное напряжение (III/3) | 1000 В |
| Расчетный ток | 40 A |
| Серия | HC-M-02 |
| Способ подключения | С осевыми винт. зажимами |
| Тип контакта | с разворотом |
| Размеры | |
| Высота | 34,7 мм |
| Технические данные | |
| Длина | 14,6 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Ширина | 34,2 мм |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Ag |
| Характеристики клемм | |
| Момент затяжки | 1,5 Нм (2,5 mm² ... 4 mm²) 2 Нм (6-8 мм²) |
| Указание | Для корпусов HEAVYCON типа HC-B6 до B48 требуется стопорная рама Snap-in, аксиальный разъем для торцового шестигранного ключа 2 мм |
| Дополнительные особенности | |
| Цвет | светло-серый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
