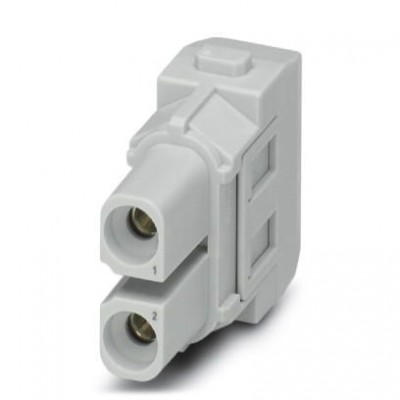

Модуль для установки контактов - HC-M-02-AT-F-10 - 1417387
Описание
Модуль для установки контактов, полюсов: 2, контакты цепи питания: 2, контакты цепи управления: 0, Розетка, С осевыми винт. зажимами, 1000 В, 40 A, 2,5 мм² ... 10 мм², применение: МощностьХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440217 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 13.2 | 39121421 |
| Механические характеристики | |
| Вид при установке | 2 |
| Внутренний шестигранник | SW 2 |
| Диаметр контакта | 4 мм |
| Длина зачищенной части одной жилы | 5 мм +1 (2,5 mm² ... 4 mm²) 8 мм +1 (4 мм²) 11 мм +1 (10 мм²) |
| Сечение AWG | 12 ... 10 |
| Сечение проводников | 2,5 мм² ... 10 мм² (Указанное сечение относится к геометрическому сечению используемого провода) |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 6 мм (6 мм²) 10,5 мм (8 мм²) 4 мм (2,5 mm² ... 4 mm²) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество модулей | 1 |
| Материал, контакт | Медный сплав |
| Подключение согласно стандарту | МЭК / EN |
| Расчетное импульсное напряжение | 8 кВ |
| Расчетное напряжение (III/3) | 1000 В |
| Расчетный ток | 40 A |
| Серия | HC-M-02 |
| Способ подключения | С осевыми винт. зажимами |
| Тип контакта | с разворотом |
| Указания по монтажу | - Подсоединение проводника 2-мм торцовым шестигранным ключом. - Высота корпуса ≥ 52 мм. - Аксиальные зажимы применяются только для гибких проводников. - Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. Указания по использованию аксиальных контактов: Только для гибких проводников. Указанное сечение проводников относится к геометрическому сечению вставленных проводников. Перед использованием проводников, геометрическое сечение которых значительно отличается от номинального, необходимо провести соответствующее испытание. Вводное отверстие аксиального зажима рассчитано на применение тонкопроволочных проводников, соответствующих VDE 0295, класс 5. Перед применением проводников другой конструкции (например, проводников класса 6) требуется предварительная проверка. Указания по монтажу Перед началом монтажа следует убедиться, что конусообразный винт полностью выкручен (секция открыта). Не следует допускать скручивание проводников. Вставить проводники в контактную секцию до упора (до соприкосновения изоляции с контактом). Удерживая жилу в конечном положении, затянуть зажим ключом. Перед повторным подсоединением часть проводника с надрезанной изоляцией следует удалить. Во избежание обрыва проводника допускается только однократное подтягивание винта. Во избежание повреждений контакта жилу / провод необходимо механически закрепить на подобающем расстояние от места подключения (например, посредством размещения в вырезе стального листа). Указания по квалифицированному исполнению содержатся в DIN VDE 0100-520:2003-06. |
| Размеры | |
| Высота | 33,5 мм |
| Технические данные | |
| Длина | 14,6 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Ширина | 34,2 мм |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Ag |
| Характеристики клемм | |
| Момент затяжки | 1,5 Нм (2,5 mm² ... 4 mm²) 2 Нм (6 ... 10 мм²) |
| Указание | Для корпусов HEAVYCON типа HC-B6 до B48 требуется стопорная рама Snap-in, аксиальный разъем для торцового шестигранного ключа 2 мм |
| Дополнительные особенности | |
| Цвет | светло-серый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
