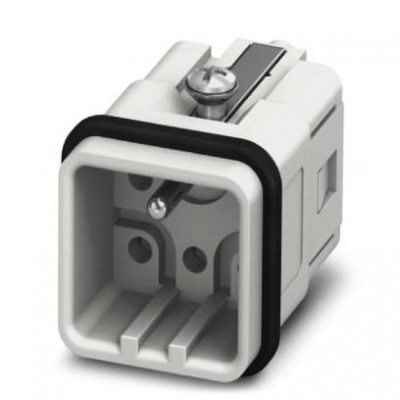

Модуль для контактов - HC-Q05-I-CT-M - 1406538
Описание
Модуль для контактов, полюсов: 5+PE, размер: D7, количество точек подключения на полюс: 1, Штифт, Обжим, 230/400 В, 24 A, 0,5 мм² ... 2,5 мм², применение: МощностьХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 13.2 | 39121522 |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 7,5 мм |
| Сечение AWG | 20 ... 14 |
| Сечение проводников | 0,5 мм² ... 2,5 мм² |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Количество точек подключения на полюс | 1 |
| Материал, контакт | Медный сплав |
| Материал, уплотнение | NBR |
| Нумерация контактов | 1 - 5 |
| Размер | D7 |
| Расчетное импульсное напряжение | 4 кВ |
| Расчетное напряжение (III/3) | 230 В (фаза-земля) 400 В (фаза-фаза) |
| Расчетный ток | 24 A (Контакты цепи питания) |
| Сечение PE-контакта | 0,5 мм² ... 2,5 мм² |
| Сечение PE-контакта AWG | 20 ... 14 |
| Способ подключения | Обжим |
| Указания по монтажу | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. |
| Стандарты и предписания | |
| Стандарты/нормативные документы | Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Технические данные | |
| Полюсов | 5+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | серебро (или золото) |
| Электрические характеристики | |
| Расчетное напряжение силовых контактов | 230/400 В |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
