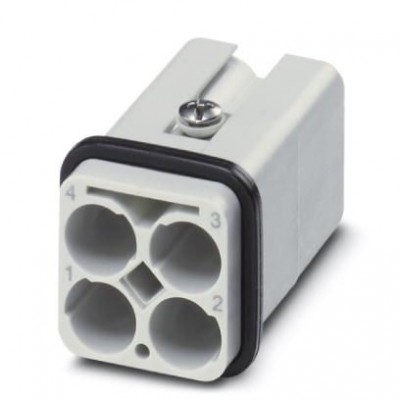

Модуль для контактов - HC-Q04-I-CT-M - 1419898
Описание
Модуль для контактов, полюсов: 4, размер: D7, количество точек подключения на полюс: 1, Штифт, Обжим, 830 В, 40 A, 1,5 мм² ... 6 мм², применение: Мощность, только для пластиковых корпусовХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440205 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 13.2 | 39121522 |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 9 мм (1,5 ... 6,0 мм²) |
| Сечение AWG | 16 ... 10 |
| Сечение проводников | 1,5 мм² ... 6 мм² |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Количество точек подключения на полюс | 1 |
| Материал, контакт | Медный сплав |
| Материал, уплотнение | NBR |
| Нумерация контактов | 1 - 4 |
| Размер | D7 |
| Расчетное импульсное напряжение | 8 кВ |
| Расчетное напряжение (III/3) | 830 В |
| Расчетный ток | 40 A |
| Способ подключения | Обжим |
| Стандарты и предписания | |
| Строительные нормы и правила и методика проведения испытания | DIN VDE 0627/86 DIN VDE 0110/02.79 DIN VDE 0110-1/04.97 МЭК 60664-1, DIN МЭК 60512 МЭК 60352 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Ag |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
