Модуль для контактов - HC-DD24-I-CT-F - 1584046

Описание

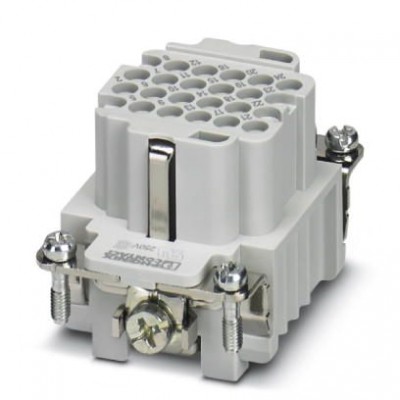

Гнездовая вставка HEAVYCON, серия DD24, 24-полюсная, подключение обжимом

Характеристики

eCl@ss
eCl@ss 4.0 272607xx
eCl@ss 4.1 27260701
eCl@ss 5.0 27143424
eCl@ss 5.1 27143424
eCl@ss 6.0 27143424
eCl@ss 7.0 27440209
eCl@ss 8.0 27440205
eCl@ss 9.0 27440205
Environmental Product Compliance
China RoHS Период времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0 EC000438
ETIM 4.0 EC000437
ETIM 5.0 EC000438
ETIM 6.0 EC000438
UNSPSC
UNSPSC 11 39121522
UNSPSC 12.01 39121522
UNSPSC 13.2 39121522
UNSPSC 6.01 30211923
UNSPSC 7.0901 39121522
Механические характеристики
Длина зачищенной части одной жилы 8 мм (0,14 ... 1,5 мм²)
6 мм (2,5 мм²)
Сечение AWG 26 ... 14
Сечение проводников 0,14 мм² ... 2,5 мм²
Циклы установки ≥ 500
Общие сведения
Материал, контакт Медный сплав
Нумерация контактов 1 - 24
Размер B6
Расчетное импульсное напряжение 4 кВ
Расчетное напряжение (III/3) 250 В
Расчетный ток 10 A
Способ подключения Обжим
Указания по монтажу - При большом количестве жил рекомендуется применение корпусов высотой h >= 72 мм.
- Для механического кодирования применяются штифтовые HC-CST (1676857) и гнездовые ключи HC-CBU (1676860).
Обслуживание разъемных соединений допускается только после отключения нагрузки и электропитания.
Стандарты и предписания
Стандарты/нормативные документы Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3)
Строительные нормы и правила и методика проведения испытания DIN VDE 0627/86
DIN VDE 0110/02.79
DIN VDE 0110-1/04.97
МЭК 60664-1, DIN МЭК 60512
МЭК 60352
Технические данные
Полюсов 24+PE
Температура окружающей среды (при эксплуатации) -40 °C ... 125 °C (С учетом нагрева контактов)
Тип изоляционного материала
Материал, держатель контакта PC
Материал, контактная поверхность серебро (или золото)
Эксплуатационные характеристики
Степень загрязнения 3
Электротехнические характеристики
Категория перенапряжения III

Рекомендуемые товары

1 062 руб.
  • Производитель: Phoenix Contact
  • Артикул: 1584046
  • Наличие: Предзаказ
  • GTIN: 4046356133357
