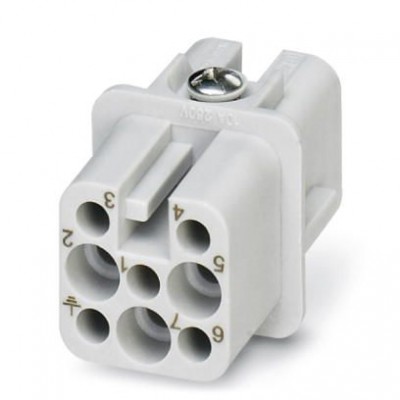

Модуль для контактов - HC-D 7-I-CT-F - 1584347
Описание
Модуль для контактов, полюсов: 7+PE, размер: D7, количество точек подключения на полюс: 1, Розетка, Обжим, 250 В, 10 A, 0,14 мм² ... 2,5 мм², только для пластиковых корпусовХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27261205 |
| eCl@ss 7.0 | 27440207 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000438 |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 8 мм (0,14 ... 1,5 мм²) 6 мм (2,5 мм²) |
| Сечение AWG | 26 ... 14 |
| Сечение проводников | 0,14 мм² ... 2,5 мм² |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Количество точек подключения на полюс | 1 |
| Материал, контакт | Медный сплав |
| Материал, уплотнение | NBR |
| Нумерация контактов | 1 - 7 |
| Размер | D7 |
| Расчетное импульсное напряжение | 4 кВ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетный ток | 10 A |
| Способ подключения | Обжим |
| Указания по монтажу | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. |
| Стандарты и предписания | |
| Стандарты/нормативные документы | Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Строительные нормы и правила и методика проведения испытания | DIN VDE 0627/86 DIN VDE 0110/02.79 DIN VDE 0110-1/04.97 МЭК 60664-1, DIN МЭК 60512 МЭК 60352 |
| Технические данные | |
| Полюсов | 7+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | серебро (или золото) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
