Модуль для контактов - HC-D 40-I-CT-F - 1584428

Name: Модуль для контактов - HC-D 40-I-CT-F - 1584428
Brand: Phoenix Contact
SKU: 1584428
Price: 1163 RUB
Availability: InStock

Описание

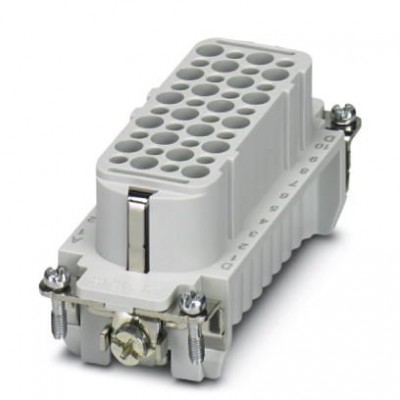

Гнездовая вставка HEAVYCON, серия D40, 40-полюсная, подключение обжимом

Характеристики

eCl@ss
eCl@ss 4.0	27140816
eCl@ss 4.1	27140816
eCl@ss 5.0	27143424
eCl@ss 5.1	27143424
eCl@ss 6.0	27261205
eCl@ss 7.0	27440207
eCl@ss 8.0	27440205
eCl@ss 9.0	27440205
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000438
ETIM 3.0	EC000438
ETIM 4.0	EC000438
ETIM 5.0	EC000438
ETIM 6.0	EC000438
UNSPSC
UNSPSC 11	39121522
UNSPSC 12.01	39121522
UNSPSC 13.2	39121522
UNSPSC 6.01	30211923
UNSPSC 7.0901	39121522
Механические характеристики
Длина зачищенной части одной жилы	8 мм (0,14 ... 1,5 мм²) 6 мм (2,5 мм²)
Сечение AWG	26 ... 14
Сечение проводников	0,14 мм² ... 2,5 мм²
Циклы установки	≥ 500
Общие сведения
Материал, контакт	Медный сплав
Размер	B16
Расчетное импульсное напряжение	4 кВ
Расчетное напряжение (III/3)	250 В
Расчетный ток	10 A
Способ подключения	Обжим
Указания по монтажу	- Для механического кодирования применяются штифтовые HC-CST (1676857) и гнездовые ключи HC-CBU (1676860). Обслуживание разъемных соединений допускается только после отключения нагрузки и электропитания.
Стандарты и предписания
Стандарты/нормативные документы	Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3)
Строительные нормы и правила и методика проведения испытания	DIN VDE 0627/86 DIN VDE 0110/02.79 DIN VDE 0110-1/04.97 МЭК 60664-1, DIN МЭК 60512 МЭК 60352
Технические данные
Полюсов	40+PE
Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C (С учетом нагрева контактов)
Тип изоляционного материала
Материал, держатель контакта	PC
Материал, контактная поверхность	серебро (или золото)
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
