Модуль для контактов - HC-BB46-I-CT-F 47-92 - 1406545
Описание

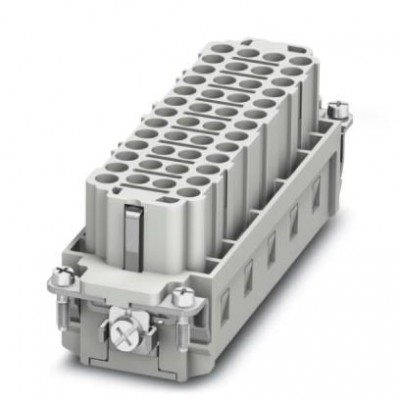

Гнездовая вставка HEAVYCON, серия: BB46, 46-контактная, маркировка контактов: 47 ... 92, обжим, с пластиковым кодирующим профилем, кодируемаяХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 13.2 | 39121522 |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 7,5 мм |
| Сечение AWG | 20 ... 12 |
| Сечение проводников | 0,5 мм² ... 4 мм² |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Материал, контакт | Медный сплав |
| Нумерация контактов | 47 - 92 |
| Размер | B24 |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетное напряжение (III/3) | 500 В |
| Расчетный ток | 16 A (Контакты цепи питания) |
| Способ подключения | Обжим |
| Указания по монтажу | - При большом количестве жил рекомендуется применение корпусов высотой h ≥72 мм. Разъемные соединения обслуживаются только после отключения нагрузки и электропитания. Разблокирование контакта при помощи CK2,5-EWZ (№ артикула 1662722) |
| Стандарты и предписания | |
| Стандарты/нормативные документы | Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Технические данные | |
| Полюсов | 46+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | серебро (или золото) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
