Модуль для контактов - HC-BB32-I-CT-F - 1584745

Name: Модуль для контактов - HC-BB32-I-CT-F - 1584745
Brand: Phoenix Contact
SKU: 1584745
Price: 1209 RUB
Availability: InStock

Описание

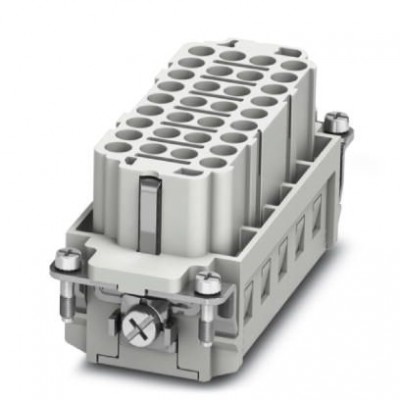

Гнездовая вставка HEAVYCON, серия: BB32, 32-контактная, обжим, с пластиковым кодирующим профилем, кодируемая

Характеристики

eCl@ss
eCl@ss 4.0	272607xx
eCl@ss 4.1	27260701
eCl@ss 5.0	27143424
eCl@ss 5.1	27143424
eCl@ss 6.0	27143424
eCl@ss 7.0	27440209
eCl@ss 8.0	27440205
eCl@ss 9.0	27440205
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 4.0	EC000438
ETIM 5.0	EC000438
ETIM 6.0	EC000438
UNSPSC
UNSPSC 11	39121522
UNSPSC 12.01	39121522
UNSPSC 13.2	39121522
UNSPSC 6.01	30211923
UNSPSC 7.0901	39121522
Механические характеристики
Длина зачищенной части одной жилы	7,5 мм
Сечение AWG	20 ... 12
Сечение проводников	0,5 мм² ... 4 мм²
Циклы установки	≥ 500
Общие сведения
Материал, контакт	Медный сплав
Нумерация контактов	1 - 32
Размер	B16
Расчетное импульсное напряжение	6 кВ
Расчетное напряжение (III/3)	500 В
Расчетный ток	16 A
Способ подключения	Обжим
Указания по монтажу	- При большом количестве жил рекомендуется применение корпусов высотой h ≥72 мм. Разъемные соединения обслуживаются только после отключения нагрузки и электропитания. Разблокирование контакта при помощи CK2,5-EWZ (№ артикула 1662722)
Стандарты и предписания
Стандарты/нормативные документы	Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3)
Технические данные
Полюсов	32+PE
Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C (С учетом нагрева контактов)
Тип изоляционного материала
Материал, держатель контакта	PC
Материал, контактная поверхность	серебро (или золото)
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
