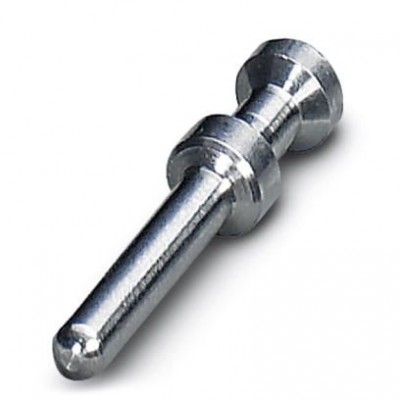

Обжимной контакт - CK2,5-ED-0,5ST CUNI - 1585744
Описание
Механически обработанный обжимной контакт 2,5er, штыревой, отдельный, CuNi, сечение проводника 0,5 мм², без покрытияХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440204 |
| eCl@ss 9.0 | 27440204 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC000796 |
| ETIM 4.0 | EC000796 |
| ETIM 5.0 | EC000796 |
| ETIM 6.0 | EC000796 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Механические характеристики | |
| Диаметр контакта | 2,5 мм |
| Длина зачищенной части одной жилы | 7,5 мм (9,5 мм для HC-M-HV...) |
| Сечение AWG | 20 |
| Сечение проводников | 0,5 мм² ... 0,5 мм² |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Исполнение | Штыревой, отдельный контакт |
| Материал, контакт | медь-никель (константан) |
| Расчетный ток | 16 A |
| Серия | HC-M-06; HC-M-HV; HC-M-08; HC-A; HC-BB; HC-B; HC-HV |
| Способ подключения | Обжим |
| Тип контакта | с разворотом |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Характеристики клемм | |
| Указание | для контактных вставок HC-M-06, HC-M-HV, HC-M-08, HC-A, HC-BB, HC-B и HC-HV, качество обжима определяется стандартом DIN EN 60 352-2 |
