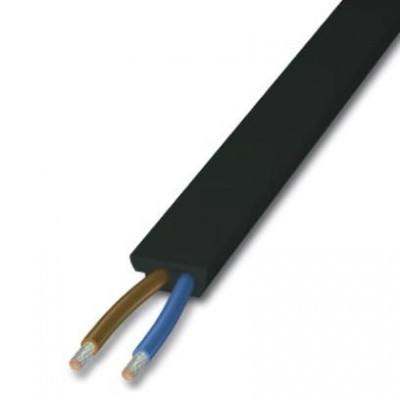

Плоский кабель - VS-ASI-FC-TPE-UL-BK 1000M - 1434675
Описание
Плоский кабель AS-Interface, изоляция из TPE, с допуском UL, черный цвет, для подключения дополнительных источников питания, 2 x 1,5 мм², барабан 1000 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27062002 |
| eCl@ss 5.1 | 27062002 |
| eCl@ss 6.0 | 27062002 |
| eCl@ss 7.0 | 27062002 |
| eCl@ss 8.0 | 27062002 |
| eCl@ss 9.0 | 27062002 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000825 |
| ETIM 4.0 | EC000825 |
| ETIM 5.0 | EC000830 |
| ETIM 6.0 | EC000830 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Кабель | |
| AWG, напряжение питания | 16 |
| Внешняя оболочка, материал | TPE |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Испытательное напряжение, проводник | 2000 В |
| Конструкция кабеля, напряжение питания | 84x 0,15 мм |
| Маслостойкость | UL 1581, разд. 480 (60°C) |
| Масса кабеля | 64 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | TPE |
| Минимальный радиус изгиба, при жесткой прокладке | ≥ 6 мм (однократно ) |
| Номинальное напряжение, проводник | 300 В |
| Прочие характеристики | UL-Style 2103 CSA-файл LL55255-42 |
| Радиус изгиба | 75 мм |
| Скорость поперечного перемещения | 4 м/c |
| Сопротивление кабеля | ≤ 13,7 Ом/км |
| Стойкость, прочие данные | устойчив к УФ-излучению |
| Толщина стенки, изоляция | около 0,5 мм |
| Механические характеристики | |
| Испытание тяговых цепей | для тяговых цепей |
| Конструкция кабеля | 2x 1,5 мм² |
| Экранирован. | нет |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 2,5 мм |
| Расчетное импульсное напряжение | 2 кВ |
| Расчетное напряжение (III/3) | 300 В |
| Сечение провода | 1,5 мм² |
| Ускорение | 4 м/c² |
| Окружающие условия | |
| Температура окружающей среды (при монтаже) | -30 °C ... 105 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 105 °C |
| Параметры проводников | |
| Макс. количество циклов изгибания | 8000000 |
| Направление поперечного перемещения | горизонтально, по борту |
| Цвета жил | коричневый, синий |
| Рабочие условия | |
| Негорючесть | UL 1581, разд. 1061 (горение кабелей) МЭК 60332-1-2 |
| Размеры | |
| Высота | 4 мм |
| Длина кабеля | 1000 м |
| Тип кабеля | Плоский кабель |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (жестко проложенный) -30 °C ... 105 °C (подвижный монтаж) |
