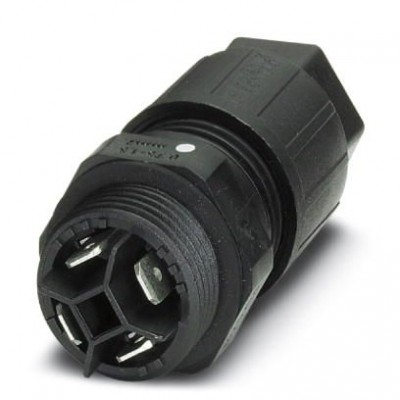

Проходная деталь - Q 1,5/4FL/24-M20KU-ESA-ASI BK - 1437261
Описание
Проходная деталь с системой быстрого соединения QUICKON, рассчитана на один или два плоских кабеля AS-i, с задней стороны выводы под пайку или плоские контакты 4,8 x 0,8 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 24190219 |
| eCl@ss 4.1 | 24190219 |
| eCl@ss 5.0 | 27400209 |
| eCl@ss 5.1 | 27400209 |
| eCl@ss 6.0 | 27400209 |
| eCl@ss 7.0 | 27440304 |
| eCl@ss 8.0 | 27440602 |
| eCl@ss 9.0 | 27440602 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000516 |
| ETIM 4.0 | EC000516 |
| ETIM 5.0 | EC002566 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Данные подключения | |
| Длина зачищенной части оболочки | 40 мм |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | нет |
| Материал, контакт | Медный сплав |
| Расчетное напряжение | 500 В |
| Расчетный ток при 40 ℃ | 15 A |
| Тип монтажа | Монтаж на передней стенке M20 |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | никелированный и оцинкованный |
| Монтажные характеристики | |
| Тип подключения | Устройство для быстрого подсоединения QUICKON |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
