Системный кабель шины - SAC-2P- 2,0-910/M12FSB - 1507298

Name: Системный кабель шины - SAC-2P- 2,0-910/M12FSB - 1507298
Brand: Phoenix Contact
SKU: 1507298
Price: 1929 RUB
Availability: InStock

Описание

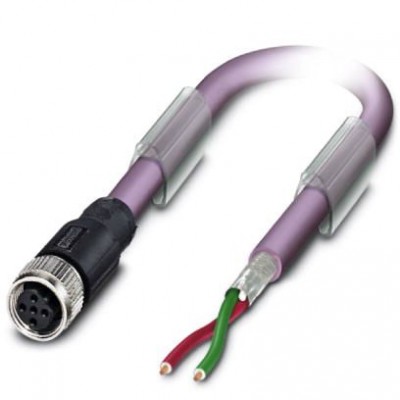

Системный кабель шины, PROFIBUS (12 Мбит/с), 2-полюсн., PUR без галогенов, фиолетовый RAL 4001, экранирован., свободный конец, к Гнездо прямое M12, B-кодирование, длина кабеля: 2 м

Характеристики

eCl@ss
eCl@ss 4.0	27060306
eCl@ss 4.1	27060306
eCl@ss 5.0	27061801
eCl@ss 5.1	27061801
eCl@ss 6.0	27061801
eCl@ss 7.0	27061801
eCl@ss 8.0	27279218
eCl@ss 9.0	27060308
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000830
ETIM 3.0	EC001855
ETIM 4.0	EC001855
ETIM 5.0	EC002599
ETIM 6.0	EC000830
UNSPSC
UNSPSC 11	31251501
UNSPSC 12.01	31251501
UNSPSC 13.2	31251501
UNSPSC 6.01	31251501
UNSPSC 7.0901	31251501
Данные о материале
Материал корпуса ручки	TPU, трудновоспламеняем., самозатухающий
Кабель
AWG, сигнальная линия	24
UL AWM Style	21198 (80 °C / 300 В)
Внешняя оболочка, материал	PUR
Внешняя оболочка, цвет	фиолетовый RAL 4001
Волновое сопротивление	150 Ω ±10 % (3 МГц ... 20 МГц)
защитный экран оптоволоконного кабеля	85 %
Испытательное напряжение, фаза / фаза	1500 В (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран	1500 В (50 Гц, 1 мин)
Количество циклов изгибания	4000000
Конструкция кабеля, сигнальная линия	19x 0,13 мм
Масса кабеля	90 кг/км
Материал проводника	гибкий провод из оцинкованной меди
Материал, изоляция проводника	Foam-Skin PP
Минимальный радиус изгиба, при жесткой прокладке	40 мм
Минимальный радиус изгиба, при подвижной прокладке	65 мм
Наполнитель	PP
Наружный диаметр кабеля D	7,8 мм ±0,2 мм
Номинальное напряжение, проводник	30 В
Общая скрутка	2 провода с 2 наполнителями для сердечника
Проводники - емкость	ном. 30 пФ/м
Путь перемещения	4,5 м
Радиус изгиба	65 мм
Скорость поперечного перемещения	3 м/c
Сопротивление кабеля	≤ 78,6 Ом/км
Стойкость, прочие данные	низкая адгезия
Тип кабеля (краткое обозначение)	910
Материал
Материал накатанной гайки	Цинк. литья под давлением, с никелевым покрытием
Материал уплотнения	NBR
Механические характеристики
Конструкция кабеля	1x2xAWG24/19
Циклы установки	≥ 100
Общие сведения
Диаметр проводника вкл. изоляцию	2,55 мм ±0,07 мм
Индикатор состояния	Нет
Кодирование	B - инверс.
Материал, контакт	CuSn
Расчетное напряжение	48 В AC 60 В DC
Расчетный ток при 40 ℃	4 A
Сечение провода	2x 0,25 мм² (Сигнальный провод)
Сопротивление изоляции	≥ 100 MΩ
Тип сигнала/категория	PROFIBUS, 12 Мбит/с (макс. 100 м)
Ускорение	3 м/c²
Экранировка	Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки
Окружающие условия
Степень защиты	IP65 IP67
Параметры проводников
Ослабление	≤ 0,049 дБ/м (при 16 МГц)
Цвета жил	красный, зеленый
Рабочие условия
Негорючесть	UL 1581, разд. 1060 (FT-1) МЭК 60332-1-2
Разводка подсоединений
Полюс = цвет жилы (сигнал) = полюс (опция)	2 (Гнездо) \| GN (A-провод) 4 (Гнездо) \| RD (B-провод)
Размеры
Длина кабеля	2 м
Длина снятия изоляции с конца кабеля без разъема	50 мм
Тип кабеля	PROFIBUS
Технические данные
Полюсов	2
Температура окружающей среды (при эксплуатации)	-25 °C ... 90 °C (вилка / розетка)
Тип изоляционного материала
Материал, держатель контакта	TPU GF
Материал, контактная поверхность	Ni/Au
Характеристики клемм
Момент затяжки	0,4 Нм (Разъем М12)
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	II
