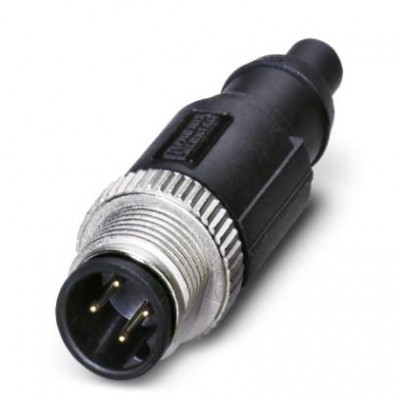

Нагрузочный резистор - SAC-5P-M12MS PB TR - 1507803
Описание
Оконечное сопротивление PROFIBUS M12Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 19070403 |
| eCl@ss 7.0 | 19070403 |
| eCl@ss 8.0 | 19070403 |
| eCl@ss 9.0 | 19070403 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001121 |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC000448 |
| ETIM 6.0 | EC000448 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 32121617 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Интерфейс передачи данных | |
| Нагрузочный резистор | 390 Ω ±1 % (R1) 220 Ω ±1 % (R2) 390 Ω ±1 % (R3) |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | B - инверс. |
| Материал, контакт | CuSn |
| Потребляемая мощность | 0,25 Вт (R1) 0,25 Вт (R2) 0,25 Вт (R3) |
| Расчетное напряжение | 48 В AC 60 В DC 5 Вэфф |
| Расчетный ток при 40 ℃ | 4 A ≤ 25 мА (Ieff) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (Штекер) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
