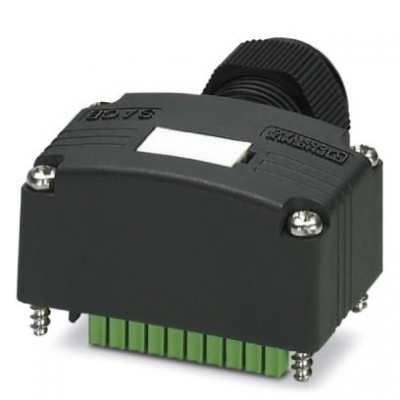

Разъем с кабелем - SACB-C-H180-8/16 SCO P - 1453229

Name: Разъем с кабелем - SACB-C-H180-8/16 SCO P - 1453229
Brand: Phoenix Contact
SKU: 1453229
Price: 1245 RUB
Availability: InStock

Описание

Присоединительный корпус со встроенным соединителем М12, для концентратора сигналов от датчиков и исполнительных устройств, с пластмассовой резьбовой частью SPEEDCON и вставными резьбовыми зажимами, на 4, 6 или 8 гнезд

Характеристики

eCl@ss
eCl@ss 4.0	27140815
eCl@ss 4.1	27140815
eCl@ss 5.0	27143423
eCl@ss 5.1	27143423
eCl@ss 6.0	27143423
eCl@ss 7.0	27449001
eCl@ss 8.0	27279219
eCl@ss 9.0	27440108
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 4.0	EC002585
ETIM 5.0	EC002585
ETIM 6.0	EC002585
UNSPSC
UNSPSC 11	31261501
UNSPSC 12.01	31261501
UNSPSC 13.2	31251501
UNSPSC 6.01	31261501
UNSPSC 7.0901	31261501
Данные по подключению магистрального кабеля
Мин. сечение проводника (сигнальная цепь)	0,14 мм²
Сечение проводника AWG макс. (сигнальная цепь)	16
Сечение проводника AWG мин. (сигнальная цепь)	26
Материал
Материал уплотнения	NBR
Механические характеристики
Количество гнезд	8
Назначение выводов
Гнездо/полюс = цвет жилы или подключение	1 / 4 (A) = 1 / 4 = WH 1 / 2 (B) = 1 / 2 = GY/PK 2 / 4 (A) = 2 / 4 = GN 2 / 2 (B) = 2 / 2 = RD/BU 3 / 4 (A) = 3 / 4 = YE 3 / 2 (B) = 3 / 2 = WH/GN 4 / 4 (A) = 4 / 4 = GY 4 / 2 (B) = 4 / 2 = BN/GN 5 / 4 (A) = 5 / 4 = PK 5 / 2 (B) = 5 / 2 = WH/YE 6 / 4 (A) = 6 / 4 = RD 6 / 2 (B) = 6 / 2 = YE/BN 7 / 4 (A) = 7 / 4 = BK 7 / 2 (B) = 7 / 2 = WH/GY 8 / 4 (A) = VT 8 / 2 (B) = 8 / 2 = GY/BN 1-8 / 1 (+ 120 V) = U_N= BN 1-8 / 3 (0 V) = 0 V = BU 1-8 / 5 (PE) = PE = GN/YE
Общие сведения
Момент затяжки накидной гайки	2,5 Нм
Нагрузка по току на каждый входной/выходной сигнал	2 A
Нагрузочная способность на 1 гнездо	4 A
Общий расчетный ток	10 A
Расчетное напряжение	120 В
Тип подключения, датчик / исполнительный элемент	Гнездовой разъем M12-SPEEDCON
Окружающие условия
Степень защиты	IP65 IP67
Технические данные
Температура окружающей среды (при эксплуатации)	-25 °C ... 80 °C
Тип изоляционного материала
Материал держателя контакта, сторона магистрального кабеля	полиамид
Материал, контакт, сторона магистрального кабеля	Сплав меди
Материал, контактная поверхность, сторона магистрального кабеля	Sn
Характеристики клемм
Длина снятия изоляции	50 мм (Магистральный кабель)
Характеристики магистрального кабеля
Длина зачищаемой части (сигнал)	7 мм
Макс. наружный диаметр проводника	12 мм
Макс. сечение проводника (сигнальная цепь)	1,5 мм²
Макс. сечение проводника (цепь питания)	1,5 мм²
Мин. наружный диаметр проводника	7 мм
Мин. сечение проводника (цепь питания)	0,14 мм²
Момент затяжки винтов крышки	1 Нм
Сечение проводника AWG макс. (цепь питания)	16
Сечение проводника AWG мин. (цепь питания)	26
Габариты и материалы
Материал корпуса	PBT
Монтажные характеристики
Тип подключения	вставные винтовые клеммы
