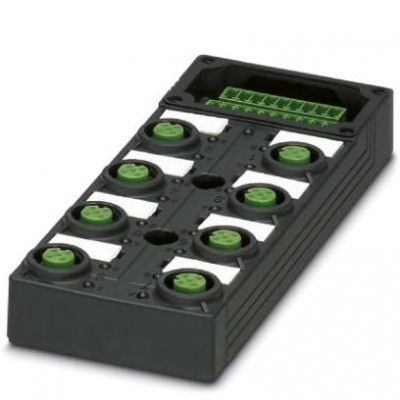

Корпус коробки датчика и исполнительного элемента - SACB-8/16-L-C GG SCO P - 1452916

Name: Корпус коробки датчика и исполнительного элемента - SACB-8/16-L-C GG SCO P - 1452916
Brand: Phoenix Contact
SKU: 1452916
Price: 5470 RUB
Availability: InStock

Описание

Корпус коробки датчика и исполнительного элемента, применение: Стандартн., тип подключения: Гнездовой разъем M12-SPEEDCON Пластик, количество гнезд: 8, полюсов: 5, механические ключи: A - стандарт, гнездо для платы: Двойной, индикатор состояния: есть, p-n-p; годключение магистрального кабеля: вставные винтовые клеммы, экранировка: нет

Характеристики

eCl@ss
eCl@ss 4.0	27250313
eCl@ss 4.1	27250313
eCl@ss 5.0	27250313
eCl@ss 5.1	27250314
eCl@ss 6.0	27279219
eCl@ss 7.0	27279219
eCl@ss 8.0	27279219
eCl@ss 9.0	27440108
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 4.0	EC002585
ETIM 5.0	EC002585
ETIM 6.0	EC002585
UNSPSC
UNSPSC 11	31261501
UNSPSC 12.01	31261501
UNSPSC 13.2	31251501
UNSPSC 6.01	31261501
UNSPSC 7.0901	31261501
Данные по подключению магистрального кабеля
Момент затяжки монтажного винта крепления корпуса	0,5 Нм
Момент затяжки, гнездо, кабель для датчика или исполнительного устройства	0,4 Нм
Материал
Материал уплотнения	NBR (Разъем с кабелем)
Механические характеристики
Количество гнезд	8
Назначение выводов
Гнездо/полюс = цвет жилы или подключение	1 / 4 (A) = WH 1 / 2 (B) = GY/PK 2 / 4 (A) = GN 2 / 2 (B) = RD/BU 3 / 4 (A) = YE 3 / 2 (B) = WH/GN 4 / 4 (A) = GY 4 / 2 (B) = BN/GN 5 / 4 (A) = PK 5 / 2 (B) = WH/YE 6 / 4 (A) = RD 6 / 2 (B) = YE/BN 7 / 4 (A) = BK 7 / 2 (B) = WH/GY 8 / 4 (A) = VT 8 / 2 (B) = GY/BN 1-8 / 1 (+ 24 V) = BN 1-8 / 3 (0 V) = BU 1-8 / 5 (PE) = GN/YE
Общие сведения
Класс воспламеняемости согласно UL 94	V0
Материал, контакт	Сплав меди
Нагрузка по току на каждый входной/выходной сигнал	2 A
Нагрузочная способность на 1 гнездо	4 A
Общий расчетный ток	10 A
Рабочее напряжение, максимальное Umax	30 В DC
Расчетное напряжение	24 В DC
Тип подключения, датчик / исполнительный элемент	Гнездовой разъем M12-SPEEDCON
Окружающие условия
Степень защиты	IP65 IP67
Стандарты и предписания
Обозначение стандарта	Разъем M12
Технические данные
Полюсов	5
Температура окружающей среды (при эксплуатации)	-25 °C ... 80 °C
Тип изоляционного материала
Материал держателя контакта, сторона магистрального кабеля	полиамид
Материал, держатель контакта	PA
Материал, заливочная масса	PUR
Материал, контакт, сторона магистрального кабеля	Сплав меди
Материал, контактная поверхность	позолоченный
Материал, контактная поверхность, сторона магистрального кабеля	Sn
Материал, резьбовая втулка	PBT
Материал, уплотнительное кольцо	NBR
Функции
Локальная диагностика	Электропитание LED зел. Отображение состояния ввода-вывода LED желт.
Габариты и материалы
Материал корпуса	PBT
Монтажные характеристики
Тип подключения	вставные винтовые клеммы
