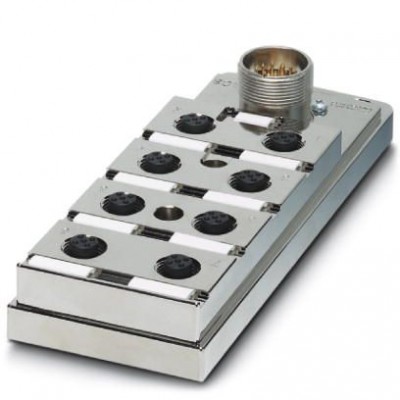

Коробка датчика и исполнительного элемента - SACB-4/ 8-M23 SH - 1695757

Описание

Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: Розетка M12 металл, количество гнезд: 4, полюсов: 5, механические ключи: A - стандарт, гнездо для платы: Двойной, индикатор состояния: Нет, Универсальный; годключение магистрального кабеля: Штекерный разъем M 23 90°, экранировка: есть

Характеристики

eCl@ss
eCl@ss 4.0 27140815
eCl@ss 4.1 27140815
eCl@ss 5.0 27143423
eCl@ss 5.1 27143423
eCl@ss 6.0 27143423
eCl@ss 7.0 27449001
eCl@ss 8.0 27279219
eCl@ss 9.0 27440108
ETIM
ETIM 2.0 EC000200
ETIM 3.0 EC001856
ETIM 4.0 EC002585
ETIM 5.0 EC002585
ETIM 6.0 EC002585
UNSPSC
UNSPSC 11 31261501
UNSPSC 12.01 31261501
UNSPSC 13.2 31251501
UNSPSC 6.01 31261501
UNSPSC 7.0901 31261501
Данные по подключению магистрального кабеля
Момент затяжки, гнездо, кабель для датчика или исполнительного устройства 0,4 Нм
Механические характеристики
Количество гнезд 4
Назначение выводов
Гнездо/полюс = цвет жилы или подключение 1 / 4 (A) = 15
1 / 2 (B) = 7
2 / 4 (A) = 5
2 / 2 (B) = 4
3 / 4 (A) = 16
3 / 2 (B) = 8
4 / 4 (A) = 3
4 / 2 (B) = 14
1-4 / 1 (+ 48 V) = 19
1-4 / 3 (0 V) = 6
1-4 / 5 (PE) = 12
Общие сведения
Класс воспламеняемости согласно UL 94 V0
Материал, контакт Сплав меди
Нагрузка по току на каждый входной/выходной сигнал 2 A
Нагрузочная способность на 1 гнездо 4 A
Общий расчетный ток 12 A
Расчетное напряжение 48 В
60 В DC
Тип подключения, датчик / исполнительный элемент Розетка M12
Окружающие условия
Степень защиты IP65
IP67
Стандарты и предписания
Обозначение стандарта Разъем M12
Технические данные
Полюсов 5
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C
Тип изоляционного материала
Материал держателя контакта, сторона магистрального кабеля PA 6.6 V0
Материал поверхность корпуса покрытый никелем
Материал, держатель контакта PA
Материал, заливочная масса PUR
Материал, контакт, сторона магистрального кабеля Сплав меди
Материал, контактная поверхность позолоченный
Материал, контактная поверхность, сторона магистрального кабеля позолочен.
Материал, резьбовая втулка Алюминий
Материал, уплотнительное кольцо NBR
Габариты и материалы
Материал корпуса Алюминий
Монтажные характеристики
Тип подключения Штекерный разъем M 23

Рекомендуемые товары

12 005 руб.
  • Производитель: Phoenix Contact
  • Артикул: 1695757
  • Наличие: Предзаказ
  • GTIN: 4017918899394
  • Примечание: Позаказное производство (возврат невозможен)
