Соединитель (гнездо) - RC/TWGM/KVD/LBL 16+3 - 1685518
Описание

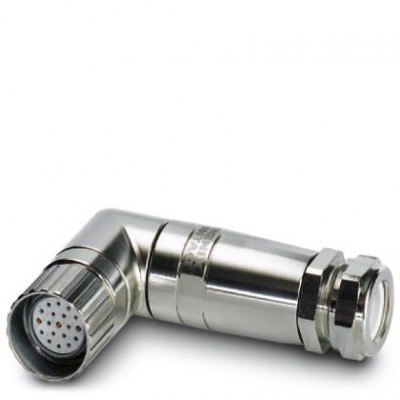

Соединитель (гнездовая часть) M23, 19-полюсный, угловой, экранируемый, конфигурируемый, с выводами под пайку, для проводников диаметром 9,5 ... 14,5 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27261203 |
| eCl@ss 7.0 | 27440202 |
| eCl@ss 8.0 | 27440202 |
| eCl@ss 9.0 | 27440202 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000437 |
| ETIM 3.0 | EC000437 |
| ETIM 4.0 | EC000437 |
| ETIM 5.0 | EC000437 |
| ETIM 6.0 | EC000437 |
| UNSPSC | |
| UNSPSC 11 | 31261502 |
| UNSPSC 12.01 | 31261502 |
| UNSPSC 13.2 | 31261501 |
| UNSPSC 6.01 | 31261502 |
| UNSPSC 7.0901 | 31261502 |
| Материал | |
| Материал уплотнения | FPM |
| Назначение выводов | |
| Гнездо/полюс = вывод = цвет жилы | 1 / 4 (A) = 15 = WH 1 / 2 (B) = 7 = GY/PK 2 / 4 (A) = 5 = GN 2 / 2 (B) = 4 = RD/BU 3 / 4 (A) = 16 = YE 3 / 2 (B) = 8 = WH/GN 4 / 4 (A) = 3 = GY 4 / 2 (B) = 14 = BN/GN 5 / 4 (A) = 17 = PK 5 / 2 (B) = 9 = WH/YE 6 / 4 (A) = 2 = RD 6 / 2 (B) = 13 = YE/BN 7 / 4 (A) = 11 = BK 7 / 2 (B) = 10 = WH/GY 8 / 4 (A) = 1 = VT 8 / 2 (B) = 18 = GY/BN 1-8 / 1 (+ 120 V) = 19 = BN 1-8 / 3 (0 V) = 6 = BU 1-8 / 5 (PE) = 12 = GN/YE |
| Общие сведения | |
| Материал, контакт | CuZn |
| Общий расчетный ток | 10 A (для кабеля сечением 1 мм²) |
| Расчетное напряжение | 150 В |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Технические данные | |
| Полюсов | 19 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 125 °C |
| Тип изоляционного материала | |
| Материал поверхность корпуса | покрытый никелем |
| Материал, держатель контакта | PBT |
| Материал, контактная поверхность | позолоченный |
| Характеристики магистрального кабеля | |
| Макс. наружный диаметр проводника | 14,5 мм |
| Макс. сечение проводника (сигнальная цепь) | 1 мм² |
| Макс. сечение проводника (цепь питания) | 1,5 мм² |
| Мин. наружный диаметр проводника | 9,5 мм |
| Габариты и материалы | |
| Материал корпуса | GD-Zn |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы M23 |
