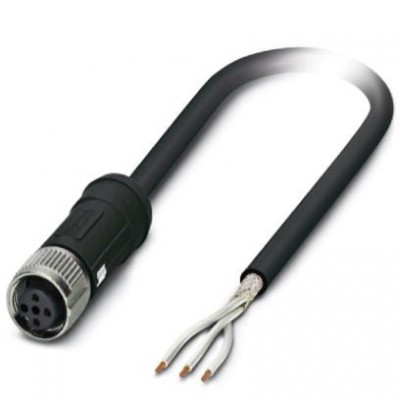

Кабель для датчика / исполнительного элемента - SAC-3P-10,0-28R/FS SCO RAIL - 1407305

Name: Кабель для датчика / исполнительного элемента - SAC-3P-10,0-28R/FS SCO RAIL - 1407305
Brand: Phoenix Contact
SKU: 1407305
Price: 5363 RUB
Availability: InStock

Описание

Кабель для датчика / исполнительного элемента, 3-полюсн., PE-X без галогенов, черный, экранирован., свободный конец, к Гнездо прямое M12 SPEEDCON, А-кодирование, длина кабеля: 10 м, для железнодорожного транспорта

Характеристики

Design
Цвет области ручки	черный
eCl@ss
eCl@ss 4.0	27060306
eCl@ss 4.1	27060306
eCl@ss 5.0	27061801
eCl@ss 5.1	27061801
eCl@ss 6.0	27279218
eCl@ss 7.0	27279218
eCl@ss 8.0	27279218
eCl@ss 9.0	27060311
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0	EC001855
ETIM 4.0	EC001855
ETIM 5.0	EC001855
ETIM 6.0	EC001855
UNSPSC
UNSPSC 11	31251501
UNSPSC 12.01	31251501
UNSPSC 13.2	31251501
UNSPSC 6.01	31251501
UNSPSC 7.0901	31251501
Данные о материале
Материал корпуса ручки	PA 6.6
Кабель
AWG, сигнальная линия	20
Внешняя оболочка, материал	PE-X
Внешняя оболочка, цвет	черный
Испытательное напряжение, проводник	3500 В AC (50 Гц, 5 мин) 8400 В DC (50 Гц, 5 мин)
Конструкция кабеля, сигнальная линия	19x 0,18 мм
Коррозийность газов, выделяемых при горении	EN 50267-2-2
Маслостойкость	согласно IRM 902, 72 h при 100 °C
Масса кабеля	51 кг/км
Материал проводника	гибкий провод из оцинкованной меди
Материал, изоляция проводника	PE-X
Минимальный радиус изгиба, гибкая прокладка	4 x D
Минимальный радиус изгиба, жесткая прокладка	3 x D
Наружный диаметр кабеля D	5,3 мм ±0,3 мм
Номинальное напряжение, проводник	600 В AC (Линия-земля, U₀) 1000 В AC (Линия-земля, U) ≤ 720 В AC (Линия-земля) ≤ 1200 В AC (Линия-земля, U_m) ≤ 900 В DC (Линия-земля, V₀) ≤ 1500 В DC (Линия-линия)
Общая скрутка	3 жилы в скрутке
Плотность дымовых газов	BS 6853 D.8.7 EN 61034-2 UL 1685, 12 (FT4)
Противопожарная защита для рельсовых автомобилей	BS 6853 (Категория Ia, Ib, II) GM/RT 2130 (Категория Ia, Ib, II) EN 45545 (Уровень опасности HL1 - HL3) DIN 5510 (Ступени противопожарной защиты 1, 2, 3, 4) NF F16-101 (Категория A1, A2, B) NF F16-101 (Класс C / F0) NFPA 130 UNI CEI 11170 (Уровень опасности LR1 - LR4)
Сопротивление кабеля	≤ 40,1 Ом/км
Стойкость, прочие данные	стойкость к горючим веществам согласно IRM 903, 168 h при 70 °C
Тип кабеля (краткое обозначение)	28R
Токсичность газов, выделяемых при горении	BS 6853 B.1 EN 50305, 9.2
Материал
Материал накатанной гайки	Цинк. литья под давлением, с никелевым покрытием
Материал уплотнения	NBR
Механические характеристики
Циклы установки	≥ 100
Общие сведения
Диаметр проводника вкл. изоляцию	1,43 мм
Индикатор состояния	Нет
Класс воспламеняемости согласно UL 94	V0
Кодирование	A - стандарт
Материал, контакт	CuSn
Расчетное напряжение	250 В AC 250 В DC
Расчетный ток при 40 ℃	4 A
Сечение провода	3x 0,5 мм²
Сопротивление изоляции	≥ 100 MΩ
Экранировка	Оплетка из оцинкованной медной проволоки
Окружающие условия
Степень защиты	IP65
Параметры проводников
Цвета жил	белый 1, белый 2, белый 3
Рабочие условия
Негорючесть	EN 60332-1-2 EN 50266 EN 50305, 9.1.2 NF C32-070, 2.1 NF C32-070, 2.2 UL 1685, 12 (FT4) согласно ISO 6722-1 5.22 (UN ECE-R 118.01)
Размеры
Длина кабеля	10 м
Тип кабеля	RADOX^®, черный, экранированный
Стандарты и предписания
Обозначение стандарта	Разъем M12
Стандарты/нормативные документы	Разъем M12 МЭК 61076-2-101 Шок, вибрация EN 50155
Технические данные
Полюсов	3
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C (вилка / розетка)
Тип изоляционного материала
Материал, держатель контакта	PA 6.6
Материал, контактная поверхность	Ni/Au
Характеристики клемм
Момент затяжки	0,4 Нм (Разъем М12)
Цифровые входы
Защитная цепь / модуль	без схемы подключения
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	II
