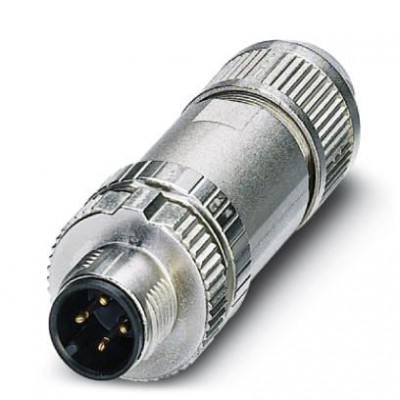

Разъем - SACC-M12MS-4PL SH - 1424666

Name: Разъем - SACC-M12MS-4PL SH - 1424666
Brand: Phoenix Contact
SKU: 1424666
Price: 1396 RUB
Availability: InStock

Описание

Разъем, 4-полюсн., экранирован., Штекеры прямое M12, А-кодирование, Зажимы Push-in, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр кабеля 4 мм ... 8 мм

Характеристики

eCl@ss
eCl@ss 5.1	27143423
eCl@ss 6.0	27279218
eCl@ss 7.0	27440104
eCl@ss 8.0	27440104
eCl@ss 9.0	27440102
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 5.0	EC002635
ETIM 6.0	EC002635
Данные о материале
Материал корпуса ручки	Цинк. литья под давлением, с никелевым покрытием
Данные подключения
Длина зачищенной части оболочки	29 мм
Кабель
Наружный диаметр проводника	4 мм ... 8 мм
Материал
Дополнительные данные о материале	TPE-U (Клеммное гнездо, вес: 1,1 г) PA 6 (Рычаг управления)
Материал накатанной гайки	Цинк. литья под давлением, с никелевым покрытием
Материал уплотнения	NBR
Механические характеристики
Длина зачищенной части одной жилы	8 мм
Циклы установки	≥ 100 (Количество 500 с ответным штекером Phoenix Contact)
Общие сведения
Индикатор состояния	Нет
Класс воспламеняемости согласно UL 94	V0
Кодирование	A - стандарт
Материал, контакт	CuSn
Расчетное напряжение	60 В DC 48 В AC
Расчетный ток при 40 ℃	4 A
Сечение провода	0,14 мм² ... 0,75 мм² (без кабельного наконечника) 0,08 мм² ... 0,5 мм² (с кабельным наконечником) 0,14 мм² ... 0,75 мм² (жесткий)
Сопротивление изоляции	≥ 100 MΩ
Указания по монтажу	Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них
Окружающие условия
Степень защиты	IP65 IP67
Размеры
Диаметр корпуса	19 мм
Стандарты и предписания
Обозначение стандарта	Разъем M12
Стандарты/нормативные документы	Разъем M12 МЭК 61076-2-101 Шок, вибрация EN 50155:2001
Технические данные
Длина	60 мм
Полюсов	4
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C (вилка / розетка)
Тип изоляционного материала
Материал, держатель контакта	PA 6.6
Материал, контактная поверхность	Ni/Au
Характеристики клемм
Момент затяжки	0,4 Нм (Накатанная гайка М12) 0,8 Нм (Штекерная насадка с соединительной гильзой) 3 Нм (Контргайка с соединительной втулкой)
Сечение проводника AWG	26 ... 18 (без кабельного наконечника) 28 ... 20 (с кабельным наконечником)
Монтажные характеристики
Тип подключения	Зажимы Push-in
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	II
