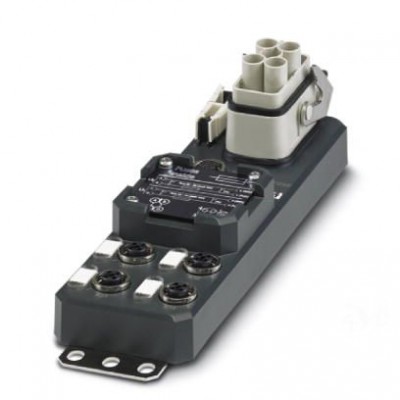

Разветвитель питания - SACB-4/T-L-8FUSE DIAG CT AXL - 1411048
Описание
Разветвитель питания, применение: питание, тип подключения: Гнездовой разъем M12-SPEEDCON металл, количество гнезд: 4, полюсов: 4, механические ключи: T - Power, гнездо для платы: oдин ряд, индикатор состояния: есть, Универсальный; годключение магистрального кабеля: разъем магистрального кабеля 90°, экранировка: нет, Диагностический порт, М12, мех. ключ А, количество выводов: 12Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 8.0 | 27279219 |
| eCl@ss 9.0 | 27440108 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| UNSPSC | |
| UNSPSC 13.2 | 31251501 |
| Данные по подключению магистрального кабеля | |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,4 Нм |
| Материал | |
| Материал уплотнения | витон (Розетка M12) NBR (Сторона магистрали) |
| Механические характеристики | |
| Количество гнезд | 4 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | Сплав меди |
| Момент затяжки накидной гайки | 5 Нм |
| Нагрузка по току на каждый входной/выходной сигнал | 10 A (Диагностическая розетка M12 в каждом канале макс. 50 мА) |
| Нагрузочная способность на 1 гнездо | 2x 9,25 A (при 40 °C) |
| Общий расчетный ток | 70 A (при 40 °C, учитывать распределение нагруженных токовых цепей) |
| Рабочее напряжение, максимальное Umax | 30,5 В DC |
| Расчетное напряжение | 24 В DC |
| Тип подключения, датчик / исполнительный элемент | Гнездовой разъем M12-SPEEDCON |
| Окружающие условия | |
| Степень защиты | IP66 IP67 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Тип изоляционного материала | |
| Материал держателя контакта, сторона магистрального кабеля | PC |
| Материал, держатель контакта | PA |
| Материал, заливочная масса | PUR |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал, контактная поверхность | никелированный, позолоченный |
| Материал, контактная поверхность, сторона магистрального кабеля | с серебряным покрытием |
| Материал, поверхность резьбовой втулки | Покрытый никелем |
| Материал, резьбовая втулка | Сплав цинка, изготовление методом литья под давлением |
| Функции | |
| Локальная диагностика | Подача напряжения питания модулям LED зел. Отображение состояния ввода-вывода LED желт. |
| Характеристики магистрального кабеля | |
| Макс. наружный диаметр проводника | 15,5 мм |
| Макс. сечение проводника (цепь питания) | 6 мм² |
| Мин. наружный диаметр проводника | 9 мм |
| Мин. сечение проводника (цепь питания) | 2,5 мм² |
| Момент затяжки винтов крышки | 0,6 Нм |
| Сечение проводника AWG макс. (цепь питания) | 10 |
| Сечение проводника AWG мин. (цепь питания) | 14 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Монтажные характеристики | |
| Тип подключения | разъем магистрального кабеля |
