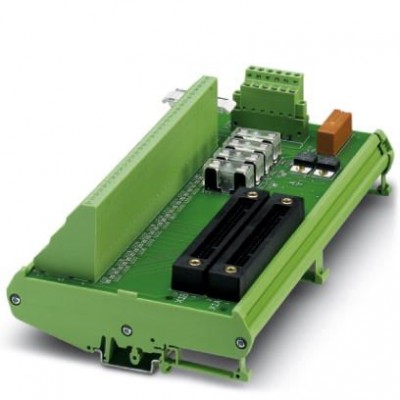

Пассивный модуль - UM-2KS50/DI32/CS/Z/SO180 - 2311360
Описание
32-канальный модуль цифрового ввода с пружинными клеммами и резервной схемой питания. Предназначен для плат Yokogawa ADV151 и ADV161.Характеристики
eCl@ss | |
eCl@ss 4.0 | 27250313 |
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27250313 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
ETIM | |
ETIM 5.0 | EC002780 |
ETIM 6.0 | EC002780 |
UNSPSC | |
UNSPSC 11 | 39121421 |
UNSPSC 12.01 | 39121421 |
UNSPSC 13.2 | 39121432 |
UNSPSC 6.01 | 30211824 |
UNSPSC 7.0901 | 39121421 |
Общие сведения | |
Количество точек подключения | 2 |
Макс. допустимое рабочее напряжение | 24 В DC ±10 % |
Макс. допустимый ток (на ответвление) | 100 мА |
Монтажное положение | на выбор |
Окружающие условия | |
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Параметры подключения на стороне входа | |
Наименование, подключение | Уровень полевых устройств |
Поддерживаемые устройства управления | |
- подходящие платы ввода-вывода | ADV151 ADV161 |
Размеры | |
Высота | 126 мм |
Глубина | 65 мм |
Технические данные | |
Полюсов | 6 |
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
Ширина | 216 мм |
Указание | |
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
Функция | |
Управление | YOKOGAWA CS3000 CentumVP |
Характеристики клемм | |
Момент затяжки | 0,5 Нм |
Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
Сечение проводника AWG | 24 ... 14 |
Указание | Подходящие системные кабели: Phoenix Contact YUC50, Yokogawa AKB331 |
Монтажные характеристики | |
Тип подключения | Пружинный зажим |
