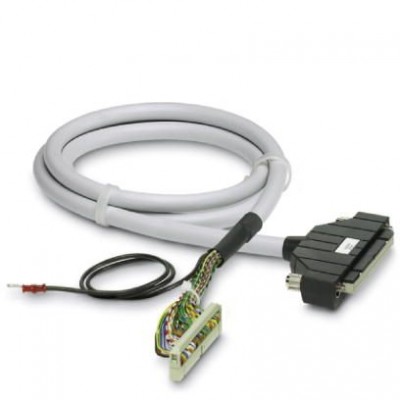

Кабель - FLK-MIL50/EZ-DR/KS/2000/YCS - 2314820
Описание
Подготовленный экранированный круглый кабель; yправление: Yokogawa CS3000 CentumVP (ADV561, ADV161); Подключение 1: IDC/FLK коммутационная плата (1x 50-полюсн.); Подключение 2: IDC/FLK коммутационная плата (1x 50-полюсн.); длина кабеля: 20 мХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27249205 |
| eCl@ss 6.0 | 27249205 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000237 |
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| UNSPSC | |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| Кабель | |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | серый RAL 7035 |
| Маслостойкость | DIN VDE 0472 T.803, вид испытаний B |
| Общие сведения | |
| Количество точек подключения | 1 |
| Конструкция кабеля: Количество гибких проводников | :7 |
| Нагрузочная способность по току на 1 цепь, макс. | 500 мА (температура окружающей среды до 55 °C) |
| Номинальное напряжение UN | 30 В DC |
| Отдельная жила, материал | Медь, оцинкованная |
| Отдельная жила, сечение | 0,14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Сопротивление кабеля, макс. | 0,16 Ω/м |
| Экранировка | есть |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | ADV161 ADV561 |
| Рабочие условия | |
| Бензостойкость | против брызг |
| Негорючесть | МЭК 60332-3-22 |
| Размеры | |
| Длина кабеля | 20 м |
| Наружный диаметр | 11 мм |
| Технические данные | |
| Полюсов | 50 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Функция | |
| Управление | YOKOGAWA CS3000 CentumVP |
| Характеристики клемм | |
| Момент затяжки | 0,5 Нм |
| Монтажные характеристики | |
| Тип подключения | IDC/FLK коммутационная плата |
