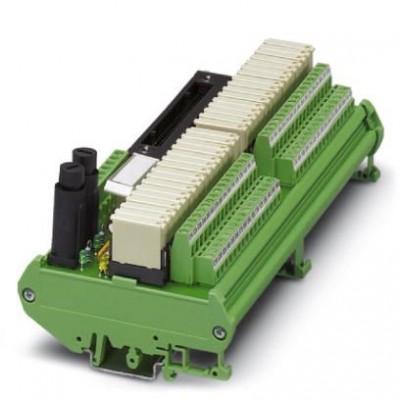

Активный модуль - UMK-32 RM/MR-G24/1/YCS - 2969055
Описание
32-канальный выходной релейный модуль (1 замыкающий контакт, 250 В B AC / 3 A) с винтовыми зажимами. Модуль подключается с помощью 50-контактного системного штекера и предназначен для плат Yokogawa ADV 551 и ADV 561.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Индикация рабочего напряжения | LED зел. |
| Типовой входной ток при UN | 6,5 мА (на канал) |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Индикатором состояния / канал | LED желт. |
| Выходные данные | |
| Возможная комплектация | Миниатюрное реле, REL-MR-G 24/1 |
| Обнаружение неисправностей (обрыв проводника / короткое замыкание) | нет |
| Интерфейсы | |
| Количество каналов | 32 |
| Контактная часть | |
| Исполнение контакта | 1 замыкающий контакт |
| Макс. ток продолжительной нагрузки | 3 A |
| Максимальное напряжение переключения | 250 В AC 125 В DC |
| Максимальный пусковой ток | 2 A (Питание, (P1+, P2+), вставные предохранители (МЭК 127-2, 5X20, 2A)) |
| Минимальное напряжение переключения | 5 В AC/DC |
| Минимальный коммутационный ток | 10 мА |
| Мощность отключения (активная нагрузка), максимальная | 72 Вт (при 24 В DC) 60 Вт (При 48 В DC) 50 Вт (При 60 В DC) 50 Вт (При 110 В DC) 750 ВА (При 250 В AC) |
| Общие сведения | |
| В комплекте с | есть |
| Количество точек подключения | 1 |
| Монтажное положение | на выбор |
| Тип изоляционного материала, корпус | ПВХ, боковая часть из неусиленного полиамида |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| Дополнительные платы ввода-вывода | ADV551 ADV561 |
| Дополнительные устройства управления | YOKOGAWA CS3000 CentumVP |
| Потенциалы Axioline | |
| Наименование защиты | безынерционный |
| Размеры | |
| Высота | 90 мм |
| Глубина | 58 мм |
| Стандарты и предписания | |
| Изоляция | Функциональная изоляция |
| Расчетное напряжение изоляции | 63 В |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 202 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Момент затяжки | 0,5 Нм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Указание | Подходящие системные кабели: Phoenix Contact YUC50, Yokogawa AKB331 |
| Цифровые входы | |
| Защитная цепь / модуль | Защитный диод |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
