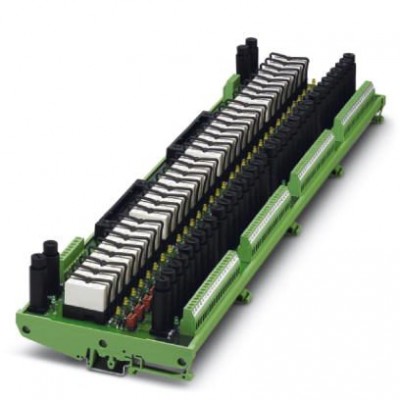

Активный модуль - UM-2KS50/32-MR/21/ADV151/SO179 - 2310222
Описание
32-канальный релейный модуль ввода (1 переключающий контакт) с винтовыми клеммами и предохранителем (1 А). Разъем для подключения устройств ввода-вывода, источник напряжения и 50-контактная колодка выполнены с резервированием. Предназначен для плат Yokogawa ADV151 и ADV161.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Типовой входной ток при UN | 18 мА (на канал) |
| Входные данные | |
| Время отключения, типовое | около 10 мс |
| Входное номинальное напряжение UN | 24 В DC |
| Выходные данные | |
| Время включения, типовое | около 10 мс |
| Выходные предохранители | 32x 80 мА плавкий предохранитель 5 х 20 |
| Интерфейсы | |
| Количество каналов | 32 |
| Контактная часть | |
| Исполнение контакта | 1 замыкающий контакт |
| Максимальное напряжение переключения | 24 В AC/DC (макс. ток на канал 100 мА, макс. общий ток 1 А) |
| Материал контакта | AgNi |
| Общие сведения | |
| Количество точек подключения | 2 |
| Монтажное положение | на выбор |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| Дополнительные платы ввода-вывода | ADV151 ADV161 |
| Дополнительные устройства управления | YOKOGAWA CS3000 CentumVP |
| Размеры | |
| Высота | 126 мм |
| Глубина | 66 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 520 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Момент затяжки | 0,5 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Указание | Подходящие системные кабели: Phoenix Contact YUC50, Yokogawa AKB331 |
| Электрические данные | |
| Предохранитель | плавкий предохранитель 5 х 20 |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
