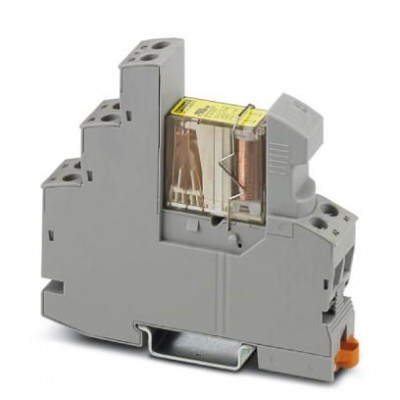

Релейный модуль - RIF-1-RSC-LDP-24DC/2X21/FG - 2909848
Описание
Предустановленный релейный модуль с винтовым зажимом состоит из: установочного блока, реле безопасности с принудительными контактами согласно DIN EN 50205, вставного индикатора/подавителя помех и фиксатора, исполнение контактов: 2 переключающих контакта, входное напряжение: 24 В DC. Модуль реле сопряжения с принудительной коммутацией допущен для промышленного использования в соответствии с UL 508 cULus. Требования для типа A в соответствии с DIN EN 50205 выполнены при расключении 1 замыкающий / 1 размыкающий контакт.Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 13.2 | 39122334 |
| Активная часть | |
| Время возврата, типовое | 10 мс |
| Время срабатывания, типовое | 10 мс |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,72 Вт |
| Напряжение на катушке | 24 В DC |
| Типовой входной ток при UN | 30 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Контактная часть | |
| Исполнение контакта | 2x переключающих контакта, с принудительным размыканием |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 2 A (при 24 В, DC13) 3 A (при 230 В, AC15) |
| Макс. ток продолжительной нагрузки | 6 A |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 6 A |
| Материал контакта | AgNi |
| Минимальное напряжение переключения | 15 В AC/DC |
| Минимальный коммутационный ток | 10 мА |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (при 24 В DC) 288 Вт (При 48 В DC) 88 Вт (При 110 В DC) 110 Вт (При 220 В DC) 1500 ВА (При 250 В AC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| B10d | 600000 Циклы (AC1; 250 V / 6 A; 1 NO) 900000 Циклы (AC1; 250 V / 3 A; 1 NO) 1800000 Циклы (AC1; 250 V / 1,5 A; 1 NO) 180000 Циклы (AC15; 250 V / 3 A; 1 NO) 560000 Циклы (AC15; 250 V / 2 A; 1 NO) 4600000 Циклы (AC15; 250 V / 0,75 A; 1 NO) 360000 Циклы (DC13; 24 V / 3 A; 1 NO) 740000 Циклы (DC13; 24 V / 1,5 A; 1 NO) 4200000 Циклы (DC13; 24 V / 0,75 A; 1 NO) |
| Долговечность механическая | прибл. 107коммутационных циклов |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0,5 мм² ... 2,5 мм² 0,5 мм² ... 1,5 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0,5 мм² ... 2,5 мм² |
| Питание | |
| Защитная схема | Защитный диод |
| Размеры | |
| Высота | 89 мм |
| Глубина | 75 мм |
| Стандарты и предписания | |
| Изоляция | безопасное разделение |
| Расчетное напряжение изоляции | 250 В |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 16 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Сечение гибкого провода | 0,5 мм² ... 4 мм² 0,5 мм² ... 4 мм² (Кабельный наконечник с изолирующим хомутом) |
| Сечение жесткого провода | 0,5 мм² ... 4 мм² |
| Сечение проводника AWG | 20 ... 10 (жесткий) 20 ... 12 (гибкий) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
