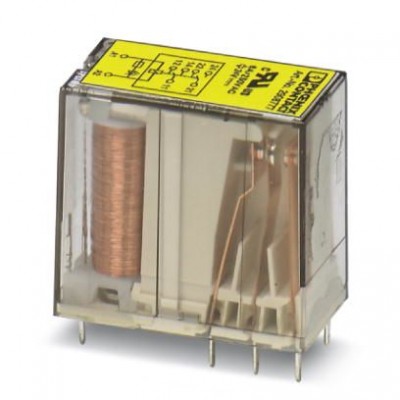

Реле безопасности - REL-SR- 24DC/2X21/FG - 2908777
Описание
Предохранительные реле с контактами с принудительным размыканием согласно DIN EN 50205, 2 переключающих контакта. Соответствие типу A согласно DIN EN 50205 обеспечивается в том случае, если цепь содержит 1 замыкающий / 1 размыкающий контактХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| Активная часть | |
| Время возврата, типовое | 4 мс |
| Время срабатывания, типовое | 10 мс |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Мощность потерь при номинальных условиях | 0,7 Вт |
| Типовой входной ток при UN | 29 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Контактная часть | |
| Исполнение контакта | 2 переключающих контакта |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 2 A (при 24 В, DC13) 3 A (при 230 В, AC15) |
| Макс. ток продолжительной нагрузки | 6 A |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 6 A |
| Материал контакта | AgNi |
| Минимальное напряжение переключения | 15 В |
| Минимальный коммутационный ток | 10 мА |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (при 24 В DC) 288 Вт (При 48 В DC) 88 Вт (При 110 В DC) 110 Вт (При 220 В DC) 1500 ВА (При 250 В AC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | прибл. 107коммутационных циклов |
| Режим работы | 100 % ED |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Размеры | |
| Высота | 29 мм |
| Глубина | 25,5 мм |
| Релейные выходы | |
| Коммутационная способность минимальная | 0,24 Вт |
| Стандарты и предписания | |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Ширина | 12,6 мм |
