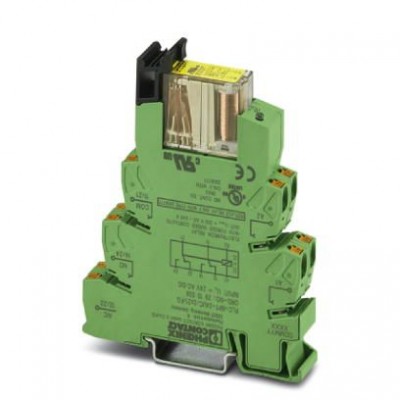

Релейный модуль - PLC-RPT- 24UC/2X21/FG - 2910539
Описание
Релейная система PLC-INTERFACE, состоящая из базового модуля и вставного реле защиты с принудительно управляемыми контактами согласно DIN EN 50205, Зажимы Push-in, 2x переключающих контакта, с принудительным размыканием, Входное напряжение: 24 В AC/DC. Модуль реле сопряжения с принудительной коммутацией допущен для промышленного использования в соответствии с UL 508 cULus. Требования для типа A в соответствии с DIN EN 50205 выполнены при расключении 1 замыкающий / 1 размыкающий контакт.Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 13.2 | 39122334 |
| Активная часть | |
| Время срабатывания, типовое | 3 мс ... 15 мс |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Диапазон значений времени возврата, типовой | 3 мс ... 15 мс |
| Индикация рабочего напряжения | LED желт. |
| Напряжение на катушке | 24 В DC |
| Типовой входной ток при UN | 30 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В AC/DC |
| Контактная часть | |
| Исполнение контакта | 2x переключающих контакта, с принудительным размыканием |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 3 A (24 В, DC13) 3 A (230 В, AC15) |
| Контакты с принудительной коммутацией по EN 50205 | тип B |
| Макс. ток продолжительной нагрузки | 6 A |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 6 A |
| Материал контакта | AgNi |
| Минимальное напряжение переключения | 5 В (10 мА) |
| Минимальный коммутационный ток | 10 мА (5 В) |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (24 В DC) 288 Вт (48 В DC) 88 Вт (110 В DC) 110 Вт (220 В DC) 1500 ВА (500 В AC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| B10d | 180000 Циклы (AC15; 250 V / 3 A; 1 NO) 180000 Циклы (DC13; 3 A) |
| UL, США / Канада | cUL 508 cUL 508 одобр. |
| Долговечность механическая | прибл. 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВeff(50 Гц, 1 мин) |
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2,5 кВeff(50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Питание | |
| Защитная схема | Мостовой выпрямитель |
| Размеры | |
| Высота | 80 мм |
| Глубина | 104 мм |
| Релейные выходы | |
| Коммутационная способность минимальная | 150 мВт |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 14 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² 0,2 мм² ... 2,5 мм² () 2x 0,5 мм² ... 1 мм² () |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
