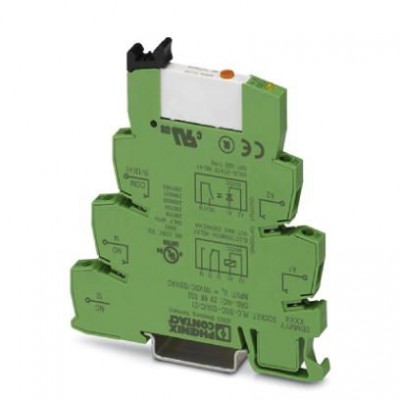

Релейный модуль - PLC-RSC-120UC/21AU/MS - 2909657
Описание
PLC-INTERFACE состоит из основной клеммы PLC-BSC.../21 с винтовым зажимом и вставным мини-реле с многосл. золотым контактом и ручным управлением, 1 переключающий контакт, входное напряжение 120 В AC/110 B DCХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 13.2 | 39122334 |
| Активная часть | |
| Время возврата, типовое | 15 мс |
| Время срабатывания, типовое | 6 мс |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,42 Вт |
| Типовой входной ток при UN | 3,5 мА (при UN= 120 В AC) 3 мА (при UN= 120 В AC) |
| Входные данные | |
| Входное номинальное напряжение UN | 120 В AC 110 В DC |
| Контактная часть | |
| Исполнение контакта | 1 переключающий контакт |
| Макс. ток продолжительной нагрузки | 50 мА |
| Максимальное напряжение переключения | 30 В AC 36 В DC |
| Максимальный пусковой ток | 50 мА |
| Материал контакта | AgSnO, с покрытием золотом |
| Минимальное напряжение переключения | 100 мВ (при 10 мА) |
| Минимальный коммутационный ток | 1 мА (при 24 В) |
| Мощность отключения (активная нагрузка), максимальная | 1,2 Вт (при 24 В DC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | 2x 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Питание | |
| Защитная схема | Мостовой выпрямитель Мостовой выпрямитель |
| Размеры | |
| Высота | 80 мм |
| Глубина | 94 мм |
| Резьба винтов | M3 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² 0,2 мм² ... 2,5 мм² () 2x 0,5 мм² ... 1,5 мм² () |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Указание | следующие значение приведены для поврежденного золотого покрытия |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
