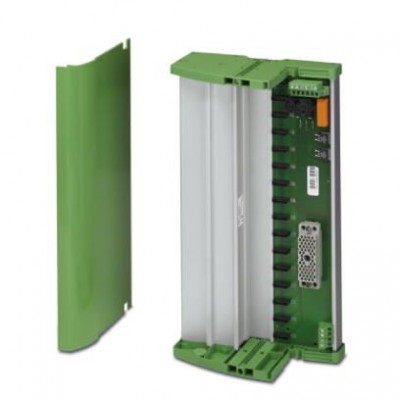

Держатель модуля - TC-EC56F-DO16-ESD-A-TRC - 2904679
Описание
Конечный носитель для подключения 16 модулей PSR-FSP к цифровым выходным платам контроллера Invensys Triconex посредством штекерного соединителя ELCO 8016, 56-полюсный. Решение для приложений аварийного отключения (Emergency Shut Down (ESD)). Предназначен для платы Invensys Triconex 3625Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002780 |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121006 |
| UNSPSC 12.01 | 39121006 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211501 |
| UNSPSC 7.0901 | 39121019 |
| Входные данные | |
| Диапазон входных напряжений | 21,1 В ... 26,4 В |
| Защита от неправильного подключения и импульсных перенапряжений | да |
| Контактная часть | |
| Исполнение контакта | 1 Размыкающий контакт (аварийный сигнал = разомкнут) |
| Общие сведения | |
| Индикатор состояния | 2 красных светодиода (сбой) 2 зеленых светодиода (PWR1 и PWR2) |
| Количество точек подключения | 1 |
| Макс. допустимый ток | 1200 мА |
| Номинальное напряжение UN | 24 В DC (21,1 В ... 26,4 В) |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Напряжение питания |
| Питание | |
| Резервное питание | да, с диодной развязкой |
| Размеры | |
| Высота | 170 мм |
| Глубина | 160 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
| Изоляция | Основная изоляция |
| Расчетное напряжение изоляции | 50 В |
| Технические данные | |
| Полюсов | 6 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 304 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Питание устройства |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Цифровые выходы | |
| Наименование, выход | Выходной переключающий контакт |
| Электрические данные | |
| Предохранитель | 2,5 A на печатной плате, инертный (заменяемый) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
