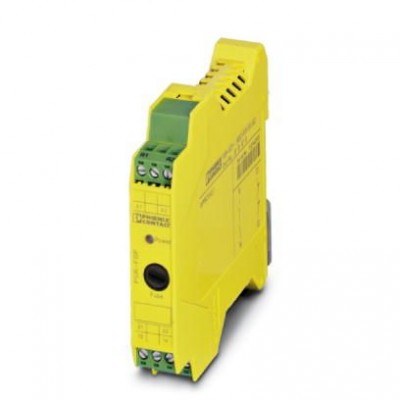

Реле сопряжения - PSR-SCP- 24DC/FSP/1X1/1X2 - 2981978
Описание
Реле сопряжения для применения в областях с высокими и низкими требованиями, SIL 3, объединяет дискретные выходные сигналы на периферийном устройстве, 1 цепь активации, 1 сигнальный контакт, модуль для применения в состоянии безопасного отключения (Safe State Off), тестовый импульсный фильтр, предохранитель, вставные клеммы с винтовым зажимом, ширина: 17,5 ммХарактеристики
| Design | |
| Цвет корпуса | желтый |
| eCl@ss | |
| eCl@ss 4.0 | 27371102 |
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371901 |
| eCl@ss 5.1 | 27371901 |
| eCl@ss 6.0 | 27371819 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001449 |
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| UNSPSC | |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121501 |
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| Активная часть | |
| Время возврата, типовое | 50 мс |
| Индикация рабочего напряжения | 1 x СИД желт. |
| Время | |
| Время возврата в состояние готовности | 1 c |
| Тип. время притяжения при US | 50 мс |
| Входные данные | |
| Частота переключения максимальная | 0,5 Гц |
| Выходные данные | |
| Выходные предохранители | 5 A T плавкий предохранитель (Замыкатель) 4 A gL / gG (Размыкатель) |
| Минимальный пусковой ток | 5 мА (Замыкающий / размыкающий контакт) |
| Контактная часть | |
| Исполнение контакта | 1 цепь активации 1 цепь оповещения |
| Макс. ток продолжительной нагрузки | 5 A (Замыкающий контакт, учитывайте кривые изменения характеристик) 100 мА (Размыкатель) |
| Максимальное напряжение переключения | 250 В AC/DC (Замыкающий / размыкающий контакт, следует учитывать кривую нагрузки) |
| Максимальный пусковой ток | 5 A (Замыкатель) 100 мА (Размыкатель) |
| Материал контакта | AgCuNi, + Au (0,2 мкм) |
| Минимальное напряжение переключения | 15 В AC/DC (Замыкающий / размыкающий контакт) |
| Мощность отключения (активная нагрузка), максимальная | 120 Вт (24 В DC, τ = 0 мс, размыкающий контакт: 2,4 Вт) 192 Вт (48 В DC, τ = 0 мс, размыкающий контакт: 4,8 Вт) 162 Вт (60 В DC, τ = 0 мс, размыкающий контакт: 6 Вт) 66 Вт (110 В DC, τ = 0 мс, размыкающий контакт: 11 Вт) 60 Вт (220 В DC, τ = 0 мс, размыкающий контакт: 22 Вт) 1250 ВА (250 В AC, τ = 0 мс, размыкающий контакт: 25 ВА) |
| Общие сведения | |
| Вес нетто | 185 г |
| Долговечность механическая | 10x 106коммутационных циклов |
| Мин. степень защиты на месте установки | IP54 |
| Монтажное положение | на выбор |
| Нормальный режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Окружающие условия | |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Параметры техники безопасности | |
| Категория | 4 (Степень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 99 %) |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 (макс. 10 % общего уровня SIL; степень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 90 %) |
| Уровень эффективности (PL) | e (Степень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 99 %) |
| Уровни совокупной безопасности (SIL) | 3 (макс. 10 % общего уровня SIL; степень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 90 %) |
| Питание | |
| Время фильтрации | макс. 5 мс (на A1 при резком падении напряжения при Us) макс. 2 мс (Ширина тестового импульса, высокий тестовый импульс на A1/A2) ≥ 100 мс (Ширина тестового импульса, высокий тестовый импульс на A1/A2) Частота тестового импульса = 80 x ширина тестового импульса макс. 5 мс (Ширина тестового импульса, низкий тестовый импульс на A1/A2) ≥ 50 мс (Частота тестового импульса, низкий тестовый импульс на A1/A2) Частота тестового импульса = 15 x ширина тестового импульса |
| Защитная схема | Защита от перенапр. Ограничительный диод, 33 В (A1-A2) Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи |
| Номинальный ток питания цепи управления IS | тип. 55 мА |
| Потребляемая мощность на US | тип. 1,32 Вт |
| Пусковой ток | макс. 100 мА |
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Релейные выходы: цепь активации | |
| Коммутационная способность | мин. 75 мВт |
| Мощность отключения (индуктивная нагрузка), максимальная | 72 Вт (24 В DC, τ = 40 мс, размыкающий контакт: 2,4 Вт) 43 Вт (48 В DC, τ = 40 мс, размыкающий контакт: 4,8 Вт) 41 Вт (60 В DC, τ = 40 мс, размыкающий контакт: 6 Вт) 35 Вт (110 В DC, τ = 40 мс, размыкающий контакт: 11 Вт) 48 Вт (220 В DC, τ = 40 мс, размыкающий контакт: 22 Вт) |
| Среднеквадрат. значение суммарного тока | 25 A2(Cоблюдайте кривые) |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 10 Гц ...150 Гц, 2г |
| Расчетное импульсное напряжение / изоляция | Безопасное разделение, усиленная изоляция 6 кВ между управляющими цепями (A1/A2), (21/22), (13/14) |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (Cоблюдайте кривые) |
| Ширина | 17,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | МЭК 61508 - высокие требования |
| Характеристики клемм | |
| вставной | да |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Габариты и материалы | |
| Материал корпуса | PBT |
