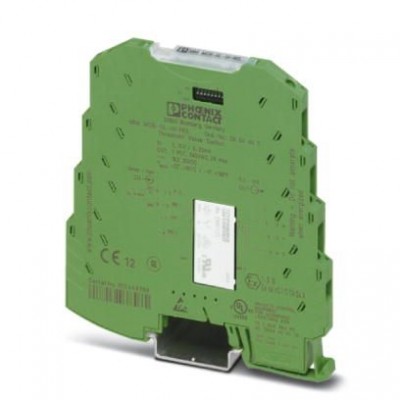

Реле предельного значения - MINI MCR-SL-UI-REL - 2864480

Описание

Реле предельного значения, с настраиваемым гистерезисом и временем задержки срабатывания, с винтовыми клеммами. Тонкие 6,2-мм конфигурируемые устройства контроля порогового значения MINI MCR-SL-UI-REL... на 3 цепи предназначаются для регулирования и контроля аналоговых норм. сигналов.
На входе выбор диапазона аналог. норм. сигнала 0...10 мА или 0...10 В осуществляется с помощью DIP-переключателя. В вых. цепи установлено реле с переключающим контактом. Значение порогового параметра настраивается потенциометром.
С помощью установленного на корпусе DIP-переключателя выполняются следующие функции:
- Настройка гистерезиса переключения,
- настройка характеристик рабочего тока и тока покоя,
- задание времени притяжения для якоря реле, а также
- задание времени отпускания.
Состояние реле отображается расположенным на передней панели корпуса желтым светодиодом.
Питание (от 19,2 до 30 В DC) может подаваться либо через клеммы модуля, либо через соединитель для DIN-реек.

Характеристики

eCl@ss
eCl@ss 5.1 27210122
eCl@ss 6.0 27210122
eCl@ss 7.0 27210122
eCl@ss 8.0 27210122
eCl@ss 9.0 27210122
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0 EC002654
ETIM 5.0 EC002654
ETIM 6.0 EC002654
UNSPSC
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121008
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
Аналоговые входы
Входное сопротивление, вход напряжения > 100 кΩ
Входное сопротивление, вход тока 50 Ω
Входные данные
Внутренний гистерезис 0,1 %; 1 %; 2,5 %; 5 %
Входной сигнал напряжения 0 В ... 10 В
макс. входное напряжение 30 В
макс. входной ток 100 мА
Выходной переключающий контакт
Диапазон настройки задержки срабатывания 0 c ... 10 c (0 с; 1 с; 2 с; 3 с; 4 с; 6 с; 8 с; 10 с)
Данные по ЭМС
типичное отклонение от конечного значения измерительного диапазона 5 %
Интерфейсы
Количество каналов 1
Контактная часть
Исполнение контакта 1 переключающий контакт
Макс. ток продолжительной нагрузки 2 A
Максимальное напряжение переключения 250 В AC
240 В AC (UL)
Материал контакта AgSnO2, твердое золочение
Общие сведения
GL GL EMC 2 D
UL, США / Канада UL 508 одобр.
Гальваническая развязка Основная изоляция согласно EN 61010
Испытательное напряжение, вход / питание 1,5 кВ AC (50 Гц, 1 мин)
Монтажное положение на выбор
Потребляемая мощность < 330 мВт (при 24 В DC)
Соответствие нормам Соответствие CE
Стандарты / нормативные документы EN 61000-4-3
Температурный коэффициент, максимальный < 0,02 %/K
Точность точки переключения < 0,05 %
Указания по монтажу Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Питание
Диапазон напряжения питания 19,2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Номинальное напряжение питания 24 В DC ±15 %
Потребляемый ток, макс. < 14 мА (при 24 В DC)
Размеры
Высота 93,1 мм
Глубина 102,5 мм
Резьба винтов M3
Стандарты и предписания
ATEX  II 3 G Ex nA nC IIC T4 Gc X
UL, Канада Class I, Zone 2, Ex nA nC IIC T5 Gc
UL, США Class I, Zone 2, AEx nA nC IIC T5
Излучение помех EN 61000-6-4
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Электромагнитная совместимость Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации) -20 °C ... 65 °C
Ширина 6,2 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции 12 мм
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение жесткого проводника мин. 0,2 мм²
Сечение провода AWG макс. 12
Сечение провода AWG мин. 26
Цифровые входы
Входной сигнал тока 0 мА ... 20 мА
Количество входов 1
Цифровые выходы
Количество выходов 1
Габариты и материалы
Материал корпуса PBT
Дополнительные особенности
Цвет зеленый
Эксплуатационные характеристики
Степень загрязнения 2
Электротехнические характеристики
Категория перенапряжения II
