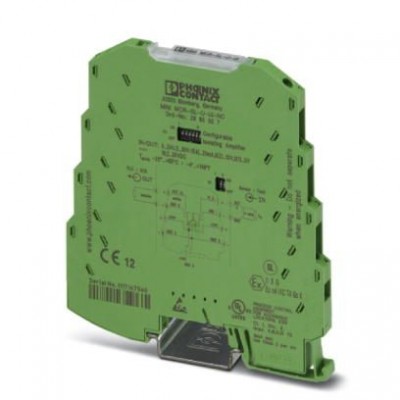

Разделительные усилители - MINI MCR-SL-U-UI-NC - 2865007

Описание

Разделительный усилитель MCR с гальванической развязкой трех цепей, с конфигурируемым входом / выходом, для гальванической развязки и нормирования аналоговых сигналов до 30 В, с винтовыми клеммами, стандартная конфигурация. Тонкие 6,2-мм конфигурируемые разделительные усилители MINI MCR-SL-U-UI... с гальванической развязкой трех цепей предназначены для гальванической развязки, преобразования, усиления и фильтрации нормированных аналоговых сигналов.
На вход поступают сигналы 0...24 В и 0...30 В.
С гальванически развязанного выхода выдается аналоговый нормированный сигнал 0...20 мА, 4...20 мА, 0...10 В, 2...10 В, 0...5 В или 1...5 В.
Диапазоны входных и выходных сигналов задаются с помощью установленных на корпусе DIP-переключателей.
Питание (от 19,2 до 30 В DC) может подаваться либо через клеммы модуля, либо через соединители для DIN-реек.

Характеристики

eCl@ss
eCl@ss 4.0 27210120
eCl@ss 4.1 27210120
eCl@ss 5.0 27210120
eCl@ss 5.1 27210120
eCl@ss 6.0 27210120
eCl@ss 7.0 27210120
eCl@ss 8.0 27210120
eCl@ss 9.0 27210120
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0 EC002653
ETIM 5.0 EC002653
ETIM 6.0 EC002653
UNSPSC
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121008
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
Аналоговые входы
Входное сопротивление, вход напряжения около 125 кΩ (0 ... 24 B)
около 155 кΩ (0 ... 30 В)
Предельная частота (3 дБ) около 100 Гц
Входные данные
Входной сигнал напряжения 0 В ... 24 В
0 В ... 30 В
макс. входное напряжение 50 В DC
Входные данные измерительного преобразователя
Конфигурируемый / программируемый да, не сконфигурирован
Выход сигнала измерительного преобразователя
Выходной сигнал, ток 0 мА ... 20 мА
4 мА ... 20 мА
Выходные данные
Выходной сигнал, напряжение 0 В ... 10 В
0 В ... 5 В
1 В ... 5 В
2 В ... 10 В
макс. выходное напряжение ≤ 12,5 В
макс. выходной ток 28 мА
Нагрузка / выходная нагрузка, выход напряжения > 10 кΩ
Нагрузка / выходная нагрузка, выход тока < 500 Ω (при 20 мА)
Пульсации < 20 мB(ДА)(при 500 Ом)
< 20 мB(ДА)(на 10 кОм)
Ток короткого замыкания ≤ 22 мА
Данные по ЭМС
типичное отклонение от конечного значения измерительного диапазона 5 %
Интерфейсы
Количество каналов 1
Общие сведения
GL GL EMC 2 D
UL, США / Канада UL 508 одобр.
Class I, Div. 2, Groups A, B, C, D T5
Гальваническая развязка Основная изоляция согласно EN 61010
Испытательное напряжение, вход / выход / питание 1,5 кВ (50 Гц, 1 мин)
Монтажное положение на выбор
Ошибка передачи, макс. < 0,1 % (от предела)
< 0,4 % (без настройки)
Потребляемая мощность < 450 мВт
Соответствие нормам Соответствие CE
Стандарты / нормативные документы EN 61000-4-3
Ступенчатая характеристика (10-90%) около 3,5 мс
Температурный коэффициент, максимальный < 0,01 %/K
Температурный коэффициент, стандартн. < 0,002 %/K
Указания по монтажу Для подключения питания может использоваться шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на 35 мм монтажной рейке согласно EN 60715.
Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Питание
Диапазон напряжения питания 19,2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Номинальное напряжение питания 24 В DC
Потребляемый ток, макс. < 19 мА (при 24 В DC, вкл. наг.)
Размеры
Высота 93,1 мм
Глубина 102,5 мм
Резьба винтов M3
Стандарты и предписания
ATEX  II 3 G Ex nA IIC T4 Gc X
Излучение помех EN 61000-6-4
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Электромагнитная совместимость Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации) -20 °C ... 65 °C
Ширина 6,2 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции 12 мм
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение жесткого проводника мин. 0,2 мм²
Сечение провода AWG макс. 12
Сечение провода AWG мин. 26
Цифровые входы
Количество входов 1
Цифровые выходы
Количество выходов 1
Габариты и материалы
Материал корпуса PBT
Дополнительные особенности
Цвет зеленый
Эксплуатационные характеристики
Степень загрязнения 2
Электротехнические характеристики
Категория перенапряжения II
