Разделитель питания - MINI MCR-SL-RPSS-I-I - 2864079
Описание

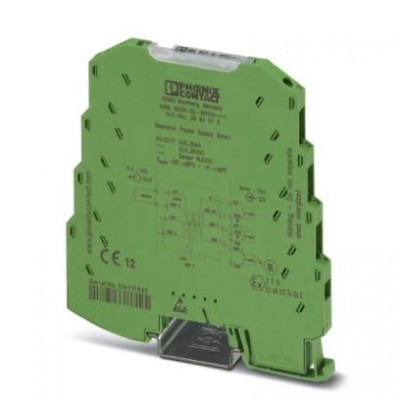

Разделитель питания MCR с поддержкой протокола HART, входной сигнал 4...20 мA, выходной сигнал 4...20 мA, с винтовыми клеммами. Устройство для развязки цепи питания MINI MCR-SL-RPSS-I-I... толщиной 6,2 мм обеспечивает подачу питания для полевых передатчиков и гальваническую развязку между 3 цепей: входной, выходной и питания.Поддерживается двунаправленная передача данных по протоколу HART. Модуль может использоваться как в режиме развязки сигнальных цепей, так и в режиме развязки цепей питания.
Со стороны входов и выходов доступны гальванически развязанные аналоговые нормированные сигналы 0...20 мА или 4...20 мА.
Питание (от 20,4 до 30 В DC) может подаваться либо через клеммы модуля, либо через соединители для DIN-реек.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Аналоговые входы | |
| Входное сопротивление, вход тока | около 50 Ω |
| Предельная частота (3 дБ) | 175 Гц (тип.) |
| Входные данные | |
| макс. входной ток | 28 мА |
| Напряжение питания передатчика | 16,5 В |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 4 мА ... 20 мА (Режимы развязки сигнальных цепей и цепей питания) 0 мА ... 20 мА (Режим развязки) |
| Выходные данные | |
| макс. выходной ток | > 21 мА (тип. 22,5 мА) |
| Нагрузка / выходная нагрузка, выход тока | ≤ 500 Ω (I = 20 мА) |
| Передаточная характеристика | 1:1 для входного сигнала |
| Пульсации | < 20 мВeff(при 500 Ом) |
| Данные по ЭМС | |
| типичное отклонение от конечного значения измерительного диапазона | 3 % |
| Интерфейсы | |
| Количество каналов | 1 |
| Общие сведения | |
| UL, США / Канада | UL 508 Listed Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, Group IIC |
| Гальваническая развязка | Основная изоляция согласно EN 61010 |
| Испытательное напряжение, вход / выход / питание | 1,5 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Ошибка передачи, макс. | ≤ 0,2 % (от предела) |
| Ошибка передачи, стандартная | ≤ 0,1 % (от предела) |
| Потребляемая мощность | < 900 мВт (при 24 В DC и в режиме развязки цепей питания) < 600 мВт (при 24 В DC и в режиме развязки сигнальных цепей) |
| Сертификат для мореплавания | DNV GL TAA00000N1 |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Ступенчатая характеристика (10-90%) | < 2 мс (тип.) |
| Температурный коэффициент, максимальный | < 0,005 %/K |
| Температурный коэффициент, стандартн. | < 0,002 %/K |
| Указания по монтажу | Для подключения питания может использоваться шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на 35 мм монтажной рейке согласно EN 60715. |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 20,4 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Номинальное напряжение питания | 24 В DC |
| Размеры | |
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 12 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 26 |
| Цифровые входы | |
| Входной сигнал тока | 4 мА ... 20 мА (Режимы развязки сигнальных цепей и цепей питания) 0 мА ... 20 мА (Режим развязки) |
| Количество входов | 1 |
| Описание входа | Вход сигнала тока (цепь датчика) |
| Цифровые выходы | |
| Количество выходов | 1 |
| Наименование, выход | выход тока |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
