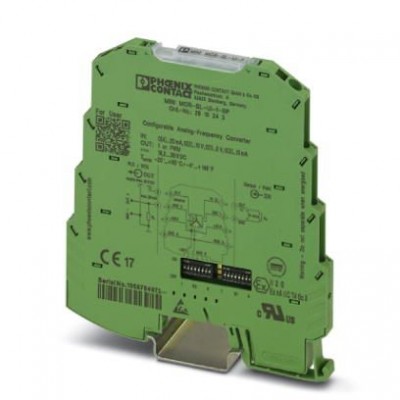

Преобразователь частоты - MINI MCR-SL-UI-F-SP - 2810243
Описание
Частотный преобразователь аналоговых сигналов MCR, для преобразования аналоговых нормированных сигналов или сигналов PWM в сигналы частоты, с пружинными зажимамиХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Аналоговые входы | |
| Входное сопротивление, вход напряжения | около 110 кΩ |
| Входное сопротивление, вход тока | около 50 Ω |
| Входные данные | |
| Входной сигнал напряжения | 0 В ... 5 В 1 В ... 5 В 0 В ... 10 В 2 В ... 10 В |
| Входные данные измерительного преобразователя | |
| Конфигурируемый / программируемый | есть |
| Выходные данные | |
| Выход за верхнюю/нижнюю границу диапазона измерений | настраивается DIP-переключателем |
| Выход сигнала частоты | 0 Гц ... 10 кГц 0 Гц ... 5 кГц 0 Гц ... 2,5 кГц 0 Гц ... 1 кГц 0 Гц ... 500 Гц 0 Гц ... 250 Гц 0 Гц ... 100 Гц 0 Гц ... 50 Гц |
| Выходной сигнал PWM | 7,8 кГц (10 бит) 3,9 кГц (10 бит) 1,9 кГц (12 бит) 977 Гц (12 бит) 488 Гц (14 бит) 244 Гц (14 бит) 122 Гц (16 бит) 61 Гц (16 бит) |
| Нагрузка, мин. | 4 мА ≤ (UL/ RL) ≤ 20 мА |
| Ступенчатая характеристика (0-99%) | < 15 мс (+ (1/f) минимальный фильтр) < 1 c (+ (1/f) фильтр большего размера) |
| Ток нагрузки, максимальный | 20 мА |
| Данные по ЭМС | |
| типичное отклонение от конечного значения измерительного диапазона | 2 % |
| Интерфейсы | |
| Количество каналов | 1 |
| Контактная часть | |
| Максимальное напряжение переключения | 30 В |
| Общие сведения | |
| UL, США / Канада | UL 508 одобр. Class I, Div. 2, Groups A, B, C, D T4 |
| Гальваническая развязка | Основная изоляция согласно EN 61010 |
| Испытательное напряжение, вход / выход / питание | 1,5 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Ошибка передачи, макс. | ≤ 0,1 % (> 7 кГц ≤ 0,2 %) |
| Потребляемая мощность | < 200 мВт |
| Сертификат для мореплавания | DNV GL TAA00000N1 |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Температурный коэффициент, максимальный | < 0,02 %/K |
| Температурный коэффициент, стандартн. | < 0,02 %/K |
| Окружающие условия | |
| Макс. рабочая высота | ≤ 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Номинальное напряжение питания | 24 В DC |
| Потребляемый ток, макс. | < 10 мА (при 24 В DC) |
| Размеры | |
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Электромагнитное высокочастотное поле |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Входной сигнал тока | 0 мА ... 20 мА 4 мА ... 20 мА 0 мА ... 10 мА 2 мА ... 10 мА |
| Цифровые выходы | |
| Количество выходов | 1 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
