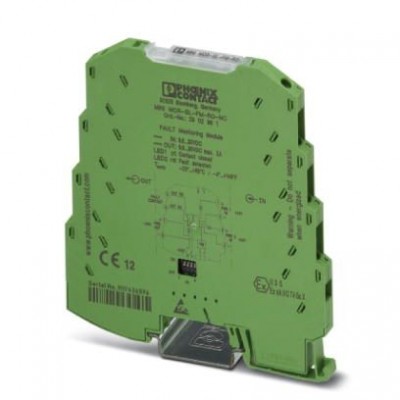

Модуль контроля - MINI MCR-SL-FM-RC-NC - 2902961
Описание
Модуль мониторинга ошибок применяется для анализа и сообщения об общем сбое системы мониторинга ошибок и для контроля напряжений питания. Cообщение о неисправности передается через замыкающий контакт. Винтовой разъем, стандартная конфигурация.. Модуль мониторинга ошибок MINI MCR-SL-FM-RO-(SP) применяется для анализа и передачи сообщения об общем сбое системы мониторинга ошибок.Он также может применяться для контроля напряжения питания на клеммах питания MINI MCR-SL-PTB-FM-(-SP) (арт.№: 2902958, 2902959). Кроме этого, он позволяет распознавать и передавать информацию об ошибках от измерительных преобразователей MINI-Analog, поддерживающих работу с системой мониторинга ошибок и соединенных с модулем мониторинга ошибок посредством устанавливаемого на монтажную рейку соединителя ME 6,2 TBUS-2 (арт.№: 2869728). Возможно также питание от электросети. Cообщение о неисправности передается через размыкающий контакт. Возможен мониторинг до 80 измерительных преобразователей в одной системе.
Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27379201 |
| eCl@ss 5.1 | 27379201 |
| eCl@ss 6.0 | 27379201 |
| eCl@ss 7.0 | 27379201 |
| eCl@ss 8.0 | 27379201 |
| eCl@ss 9.0 | 27379201 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC002498 |
| ETIM 6.0 | EC002498 |
| UNSPSC | |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 26121604 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 6.01 | 26121604 |
| UNSPSC 7.0901 | 26121604 |
| Входные данные | |
| Входной сигнал напряжения | 9,6 В DC ... 30 В DC |
| Выходные данные | |
| Выходной сигнал, напряжение | 8,8 В DC ... 29,2 В DC |
| макс. выходной ток | 2 A |
| Контактная часть | |
| Максимальное напряжение переключения | 30 В AC/DC |
| Общие сведения | |
| UL, США / Канада | UL 508 Listed Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, Group IIC |
| Гальваническая развязка | Основная изоляция согласно EN 61010 |
| Индикатор состояния | Желтый светодиод (коммутационный выход активен), красный светодиод (ошибка) |
| Испытательное напряжение, вход / выход | 1,5 кВ AC (50 Гц, 1 мин) |
| Потребляемая мощность | < 120 мВт (при 24 В DC) |
| Сертификат для мореплавания | DNV GL 14085-15HH |
| Соответствие нормам | Соответствие CE |
| Температурный коэффициент, максимальный | < 0,01 %/K |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Потребляемый ток, макс. | < 5 мА (при 24 В DC) |
| Размеры | |
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
| Резьба винтов | M3 |
| Релейные выходы | |
| Максимальный коммутационный ток | 50 мА |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Примечания | Критерий B |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 12 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 26 |
| Цифровые входы | |
| Описание входа | Вход напряжения на резервное устройство контроля |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
