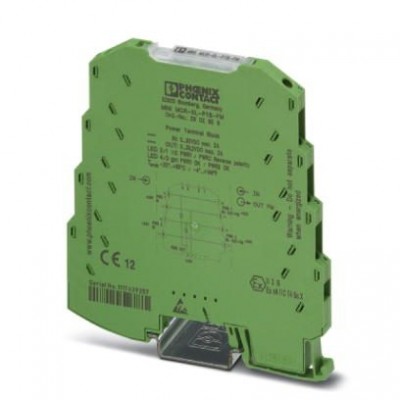

Клеммный модуль питания - MINI MCR-SL-PTB-FM - 2902958
Описание
Клемма питания MINI MCR-SL-PTB-FM(-SP) предназначается для подачи напряжения питания к соединителям, устанавливаемым на монтажную рейку. Клемма питания FM имеет дополнительную функцию контроля питания в комбинации с модулем распознавания ошибок. Винтовой зажим.. Клемма питания MINI MCR-SL-PTB-FM(-SP) предназначается для подачи напряжения питания к соединителям, устанавливаемым на монтажную рейку.Два отдельных входа напряжения питания позволяют подавать резервное напряжение питания с диодной развязкой до максимального тока в 2 A. Клемма питания FM в комбинации с модулем мониторинга ошибок MINI MCR-SL-FM-RO (арт.№ 2902961, 2902962) предлагает дополнительные функции контроля, гибкое резервное питание с одной или с обеих сторон модуля и расширенный диапазон напряжения питания от 0...30 В DC.
Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27379201 |
| eCl@ss 5.1 | 27379201 |
| eCl@ss 6.0 | 27379201 |
| eCl@ss 7.0 | 27379201 |
| eCl@ss 8.0 | 27379201 |
| eCl@ss 9.0 | 27379201 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC002498 |
| ETIM 6.0 | EC002498 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Выходные данные | |
| Диапазон выходного напряжения | Входное напряжение - 0,8 В |
| Общие сведения | |
| Монтажное положение | на выбор |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 12 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 12 |
| Сечение проводника AWG, мин. | 26 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
