Коммутирующий усилитель - MINI MCR-SL-NAM-2RNO - 2864105
Описание

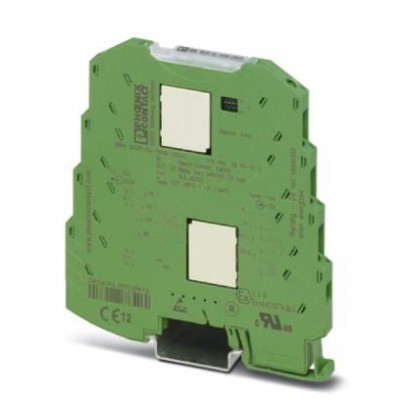

Конфигурируемый коммутирующий усилитель NAMUR для бесконтактных датчиков, сухие переключающие контакты и переключающие контакты с шунтирующим резистором. На выходе 2 замыкающих контакта, с винтовыми зажимами. Тонкий 6,2-мм модуль MINI MCR-SL-NAM-2RNO... представляет собой конфигурируемый разделительный усилитель с развязкой 4 цепей. Предназначается для использования с бесконтактными датчиками, соответствующими EN 60947-5-6, а также реле, имеет два дополнительных релейных выхода. Второй выход может использоваться либо для разветвления сигнала, либо для выдачи сообщений о сбое в цепи датчика.С помощью установленного на корпусе DIP-переключателя выполняются следующие функции:
- Переключение характеристик рабочего тока и тока покоя,
- активация обнаружения сбоев в цепи датчика, а также
- выбор режима разветвления сигнала / передачи сообщения о сбое.
Питание (от 19,2 до 30 В DC) может подаваться либо через клеммы модуля, либо через соединители для DIN-реек.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210121 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Данные по ЭМС | |
| Критерий оценки | A |
| Интерфейсы | |
| Количество каналов | 1 |
| Общие сведения | |
| UL, США / Канада | UL 508 одобр. Class I, Div. 2, Groups A, B, C, D T4 |
| Гальваническая развязка | Усиленная изоляция согласно EN 61010-1 |
| Индикатор состояния | Красный светодиод (Сообщения об ошибках) Желтый светодиод (Сообщения о состоянии реле) |
| Испытательное напряжение, вход / выход / питание | 1,5 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Потребляемая мощность | < 600 мВт |
| Сертификат для мореплавания | DNV GL TAA00000N1 |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Окружающие условия | |
| Макс. рабочая высота | ≤ 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Номинальное напряжение питания | 24 В DC |
| Потребляемый ток, макс. | < 25 мА |
| Размеры | |
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Питание |
| Характеристики клемм | |
| Длина снятия изоляции | 12 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 26 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
