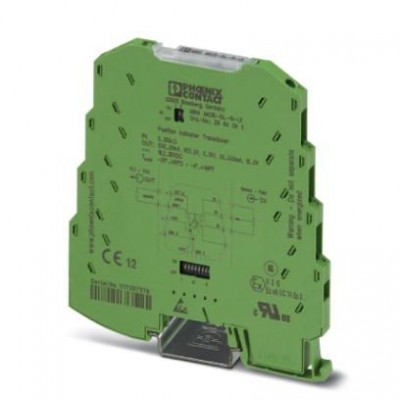

Измерительный преобразователь термистора и положения потенциометра - MINI MCR-SL-R-UI - 2864095
Описание
Измерительный преобразователь положения потенциометра MCR, для формирования из сигнала положения потенциометра нормированного аналогового сигнала, диапазон входных сигналов от 0..100 Ом до 0..100 кОм. Тонкие (толщиной всего 6,2 мм) измерительные преобразователи положения потенциометра MINI MCR-SL-R-UI... преобразуют положение потенциометра, выраженное в процентах, в нормированный аналоговый сигнал. Если использование всего диапазона потенциометра не требуется, то его можно ограничить верхним или нижним предельным значением с помощью расположенного снаружи ползункового переключателя. До этого предельного значения выходной сигнал регулируется в пределах от 0 до 100 %.С помощью установленного на корпусе DIP-переключателя производится настройка следующих параметров:
- выходной сигнал,
- автоматическое распознавание потенциометра,
- распознавание обрыва провода шлейфа и
- способ анализа ошибок.
Подача питания (от 19,2 до 30 В DC) может осуществляться либо от клемм модуля, либо через соединители для DIN-реек.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210107 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Входные данные | |
| Источник опорного напряжения | <3,6 В |
| Потенциометр | 100 Ω ... 100 кΩ |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА 4 мА ... 20 мА 20 мА ... 0 мА 20 мА ... 4 мА |
| Выходные данные | |
| Выходной сигнал напряжения, максимальный | 12,5 В |
| Выходной сигнал тока, максимальный | 23 мА |
| Выходной сигнал, напряжение | 0 В ... 5 В 0 В ... 10 В 1 В ... 5 В 10 В ... 0 В |
| Нагрузка / выходная нагрузка, выход напряжения | > 10 кΩ |
| Нагрузка / выходная нагрузка, выход тока | < 500 Ω (20 мА) |
| Данные по ЭМС | |
| типичное отклонение от конечного значения измерительного диапазона | 5 % |
| Общие сведения | |
| UL, США / Канада | UL 508 одобр. |
| Ошибка передачи, макс. | < 0,2 % |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Температурный коэффициент, максимальный | < 0,02 %/K |
| Температурный коэффициент, стандартн. | < 0,02 %/K |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Потенциалы Axioline | |
| Потребляемый ток | < 25 мА (при 24 В DC) |
| Электропитание | 24 В DC 19,2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Размеры | |
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 12 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 26 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | зеленый |
