Измер. преобразователь с термометром сопротивления - MINI MCR-SL-PT100-UI-NC - 2864273
Описание

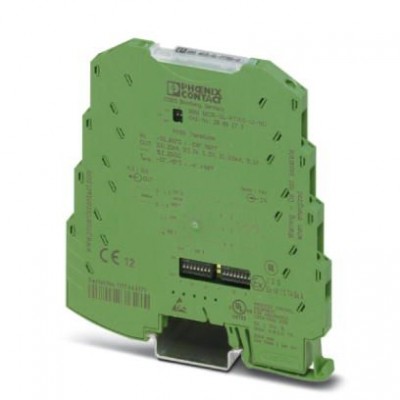

Измерительный преобразователь температуры MCR, для датчиков температуры Pt 100, конфигурируемых с помощью DIP-переключателей, с винтовыми зажимами, не сконфигурирован. Тонкий 6,2-мм модуль MINI MCR-SL-PT100-UI... представляет собой конфигурируемый измерительный преобразователь температуры с развязкой 3 цепей. Предназначается для подключения термометров сопротивления Pt 100, соответствующих МЭК 60751, по 2-, 3- и 4-проводной схеме.С гальванически развязанного выхода выдается аналоговый нормированный сигнал 0...20 мА, 4...20 мА, 0...10 В, 0...5 В, 1...5 В, 10...0 В, 20...0 мА или 20...4 мА.
С помощью установленного на корпусе DIP-переключателя выполняется настройка следующих параметров:
- Способ подключения,
- диапазон измерения температуры,
- выходной сигнал, а также
- способ анализа ошибок.
Питание (от 19,2 до 30 В DC) может подаваться либо через клеммы модуля, либо через соединители для DIN-реек.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001446 |
| ETIM 3.0 | EC001446 |
| ETIM 4.0 | EC001446 |
| ETIM 5.0 | EC001446 |
| ETIM 6.0 | EC002919 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 41112105 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Аналоговые входы | |
| Применяемые типы датчиков (RTD) | Pt 100 (МЭК 60751/EN 60751) |
| Входные данные измерительного преобразователя | |
| Конфигурируемый / программируемый | есть |
| Входы датчика | |
| Ток питания датчика | 1 мА (постоянный) |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА 4 мА ... 20 мА 20 мА ... 0 мА 20 мА ... 4 мА |
| Выходные данные | |
| Выходной сигнал, напряжение | 0 В ... 10 В 10 В ... 0 В 0 В ... 5 В 1 В ... 5 В |
| макс. выходное напряжение | около 12,5 В |
| макс. выходной ток | 23 мА |
| Нагрузка / выходная нагрузка, выход напряжения | ≥ 10 кΩ |
| Нагрузка / выходная нагрузка, выход тока | < 500 Ω (при 20 мА) |
| Пульсации | < 20 мB(ДА)(на 10 кОм) < 20 мB(ДА)(при 500 Ом) |
| Ток короткого замыкания | около 10 мА |
| Данные по ЭМС | |
| типичное отклонение от конечного значения измерительного диапазона | 10 % |
| Интерфейсы | |
| Количество каналов | 1 |
| Общие сведения | |
| GL | GL EMC 2 D |
| UL, США / Канада | UL 508 одобр. Class I, Div. 2, Groups A, B, C, D T5 |
| Гальваническая развязка | Основная изоляция согласно EN 61010 |
| Испытательное напряжение, вход / выход / питание | 1,5 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Ошибка передачи заданного измерительного диапазона | ((100 K / заданный диапазон измерений [K]) + 0,1) % |
| Ошибка передачи от полного измерительного диапазона | ≤ 0,2 % |
| Потребляемая мощность | < 500 мВт |
| Соответствие нормам | Соответствие CE |
| Способ подключения | 2-, 3-, 4-проводной |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Температурный коэффициент, максимальный | < 0,02 %/K |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Номинальное напряжение питания | 24 В DC |
| Потребляемый ток, макс. | < 21 мА (при 24 В DC) |
| Размеры | |
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 12 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 26 |
| Цифровые выходы | |
| Количество выходов | 1 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
