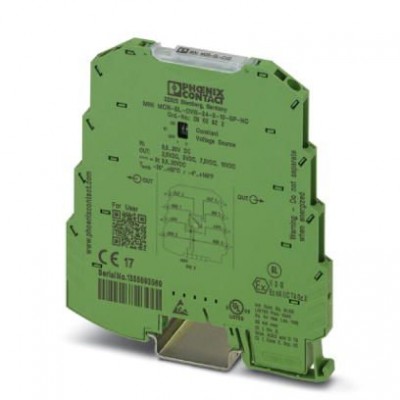

Источник стабилизированного напряжения - MINI MCR-SL-CVS-24-5-10-SP-NC - 2902823
Описание
Источник постоянного напряжения, входное напряжение 9,6-30 В DC, напряжение на выходе 10 В, 7,5 В, 5 В, 2,5 В DC, с гальванической развязкой, настройка при помощи DIP-переключателей, пружинные разъемы, стандартная конфигурация. Конфигурируемый источник постоянного напряжения MINI MCR-SL-CVS-24-10-5 толщиной 6,2 мм применяется для высокоточной подачи постоянного напряжения.Входное напряжение может находиться в диапазоне от 9,6 В до 30 В постоянного тока.
С помощью установленных на корпусе DIP-переключателей производится конфигурация выходных напряжений 10 В DC, 7,5 В DC, 5 В DC и 2,5 В DC.
Входное напряжение может прилагаться к соединительным клеммам модулей или комбинированно через соединитель на монтажной рейке.
Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27049002 |
| eCl@ss 5.1 | 27049002 |
| eCl@ss 6.0 | 27049002 |
| eCl@ss 7.0 | 27049002 |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002540 |
| ETIM 5.0 | EC002540 |
| ETIM 6.0 | EC002540 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121004 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Входные данные | |
| Входной сигнал напряжения | 9,6 В DC ... 30 В DC |
| Выходные данные | |
| Выходной ток | ≤ 30 мА |
| Пульсации | < 20 мB(ДА) |
| Ток короткого замыкания | около 32 мА |
| Общие сведения | |
| UL, США / Канада | UL 508 Listed Class I, Div. 2, Groups A, B, C, D T6 Class I, Zone 2, Group IIC |
| Гальваническая развязка | Основная изоляция согласно EN 61010 |
| Испытательное напряжение, вход / выход | 1,5 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Ошибка передачи, макс. | ≤ 0,1 % (от предела) ≤ 0,5 % (без настройки) |
| Потребляемая мощность | < 600 мВт (при 24 В, ВХОД) < 624 мВт (при 9,6 В, ВХОД) < 564 мВт (при 12 В, ВХОД) < 540 мВт (при 30 В, ВХОД) |
| Пределы регулирования Синхронизация | ± 300 мВ |
| Сертификат для мореплавания | DNV GL 14085-15HH |
| Соответствие нормам | Соответствие CE |
| Температурный коэффициент, максимальный | < 0,01 %/K |
| Температурный коэффициент, стандартн. | < 0,002 %/K |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Номинальное напряжение питания | 24 В DC |
| Потребляемый ток, макс. | < 25 мА (Выход напряжения 10 В с нагрузкой 30м А при 24 В DC ВХОД) < 65 мА (Выход напряжения 10 В с нагрузкой 30м А при 9,6 В DC, ВХОД) < 50 мА (Выход напряжения 10 В с 30-мA нагрузкой при 12 В DC IN) < 20 мА (Выход напряжения 10 В с 30-мA нагрузкой при 30 В DC IN) |
| Размеры | |
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Примечания | Критерий B |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
