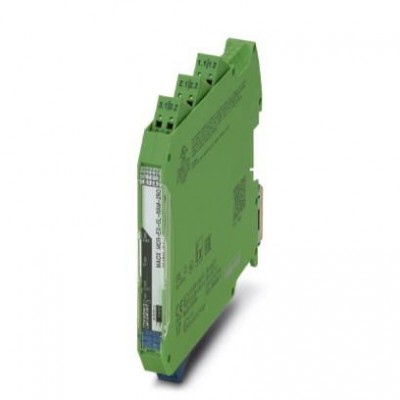

Разделительный усилитель - MACX MCR-EX-SL-NAM-2RO-SP - 2924061
Описание
Коммутирующий разделительный усилитель Ex i NAMUR. Для бесконтактных датчиков и переключателей, эксплуатирующихся во взрывоопасных зонах. Сигналы передаются в безопасную зону через 2 выхода реле (замыкающие контакты). Функция обнаружения ошибок в линии (LFD), развязка 3 цепей, SIL 2.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210121 |
| eCl@ss 4.1 | 27210121 |
| eCl@ss 5.0 | 27210121 |
| eCl@ss 5.1 | 27210121 |
| eCl@ss 6.0 | 27210121 |
| eCl@ss 7.0 | 27210121 |
| eCl@ss 8.0 | 27210121 |
| eCl@ss 9.0 | 27210121 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001485 |
| ETIM 3.0 | EC001485 |
| ETIM 4.0 | EC001485 |
| ETIM 5.0 | EC001485 |
| ETIM 6.0 | EC001485 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Входные данные | |
| Обнаружение нарушений в линии | Разрыв 0,05 мА < IIN < 0,35 мА Короткое замыкание 100 Ω < Rдатчика< 360 Ω |
| Порог переключения (без ослабления) | > 2,1 мА (проводящий) |
| Порог переключения (с ослаблением) | < 1,2 мА (запертый) |
| Применяемые входные источники | Бесконтактные датчики NAMUR (EN 60947-5-6) |
| Сигнальный вход | искробезопасный |
| Выходные данные | |
| Выходной переключающий контакт | Релейный выход |
| Коммутационная способность, макс. | 500 ВА |
| Ток короткого замыкания | ~ 8 мА |
| Данные по безопасности | |
| Группа | IIC |
| макс. внешняя емкость Co | 3,6 мкФ |
| макс. внешняя индуктивность Lo | 300 мГн |
| Макс. внутренняя емкость Ci | 11 нФ |
| Макс. выходная мощность Po | 25 мВт |
| Макс. выходной ток Io | 10 мА |
| Максимальное безопасное напряжение Um | 253 В AC (125 В DC) |
| Данные по взрывозащищенности | |
| Макс. внутренняя индуктивность Li | возможность игнорирования |
| Интерфейсы | |
| Количество каналов | 1 |
| Контактная часть | |
| Исполнение контакта | 2 замыкающих контакта |
| Максимальное напряжение переключения | 250 В AC (2 A) 120 В DC (0,2 А) 30 В DC (2 A) |
| Материал контакта | AgSnO2, твердое золочение |
| Общие сведения | |
| SIL | 2 |
| UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Долговечность механическая | 107коммутационных циклов |
| Индикатор состояния | зеленый светодиод (напряжение питания) желтый светодиод (коммутационное состояние) красный светодиод (сбои в линии) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Потребляемая мощность | < 950 мВт |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| Частота переключения | ≤ 20 Гц (без нагрузки) |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Макс. рабочая высота | ≤ 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры техники безопасности | |
| λDD | 7 x 10-9(7 FIT) |
| λDU | 6,4 x 10-8(64 FIT) |
| λSD | 6 x 10-9(6 FIT) |
| λSU | 2,49 x 10-7(249 FIT) |
| Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 3,09 x 10-4(1 год) 6,17 x 10-4(2 года) 1,54 x 10-3(5 лет) |
| Диагностическое покрытие (DC) | DCS=2,4 %, DCD=9 % |
| Доля опасных сбоев (SFF) | 78 % |
| Требование конструкт. целостности | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 2 |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
| Номинальное напряжение питания | 24 В DC |
| Потребляемый ток, макс. | 30 мА (24 В DC) |
| Рассеиваемая мощность | < 950 мВт |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Системные ограничения устройств сопряжения с шиной | |
| Тип устройства | Тип A |
| Стандарты и предписания | |
| ATEX | II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc |
| IECEx | [Ex ia Ga] IIC [Ex ia Da] IIIC Ex nA nC [ia Ga] IIC T4 Gc |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
| Ширина | 12,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Неинвертирующий режим |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Цепь управления | |
| Гистерезис переключения | < 0,2 мА |
| Напряжение без нагрузки | ~ 8 В DC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
