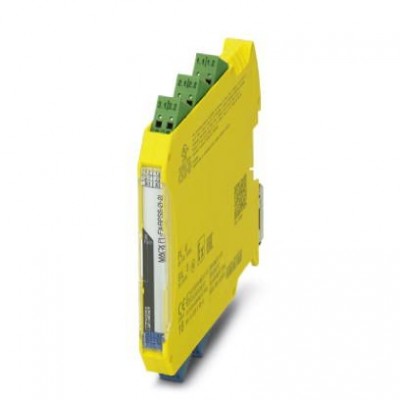

Разделитель питания - MACX PL-EX-RPSS-2I-2I-SP - 2904964
Описание
Взрывозащищенный разделительный усилитель цепей питания измерительного преобразователя (взрывозащита Ex i), 2-канальный; с поддержкой HART. Питает 2-проводный преобразователь Ex i и передает сигнал 4-20 мА из взрывоопасной зоны в безопасную зону. Гальваническая развязка 5 цепей, PLd, пружинный зажимХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 13.2 | 39121008 |
| Входные данные | |
| Диапазон сигнала просадки / перегрузки | 0 мА ... 24 мА |
| Напряжение питания передатчика | > 16 В (при 20 мА) |
| Сигнальный вход | искробезопасный |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 4 мА ... 20 мА (активный) |
| Выходные данные | |
| Выходные характеристики при ошибке | < 3,6 мА (При разрыве кабеля на входе (согласно NE 43)) > 22,5 мА (При коротком замыкании между проводами на входе (согласно NE 43)) |
| Нагрузка / выходная нагрузка, выход тока | ≤ 450 Ω (20 мА) ≤ 375 Ω (24 мA) |
| Передаточная характеристика | 1:1 для входного сигнала |
| Сигнальный выход | выход тока |
| Данные по безопасности | |
| Группа | IIC |
| макс. внешняя емкость Co | 107 нФ |
| макс. внешняя индуктивность Lo | 2 мГн |
| Макс. выходная мощность Po | 587 мВт |
| Макс. выходной ток Io | 93 мА |
| Максимальное безопасное напряжение Um | 253 В AC (125 В DC) |
| Интерфейсы | |
| Количество каналов | 2 |
| Обмен данными (байпас) | |
| Функция HART | есть |
| Общие сведения | |
| SIL | 3 |
| UL, США / Канада | UL 61010 Listed |
| Гальваническая развязка | 300 Вэфф(Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Индикатор состояния | зеленый светодиод (напряжение питания) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Ошибка передачи, макс. | < 0,1 % (от предела) |
| Ошибка передачи, стандартная | < 0,05 % (от предела) |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| Ступенчатая характеристика (10-90%) | < 1,3 мс (при скачке 4 ... 20 мА) |
| Температурный коэффициент, максимальный | < 0,01 %/K |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Макс. рабочая высота | ≤ 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
| Номинальное напряжение питания | 24 В DC |
| Потребляемый ток, макс. | < 100 мА (24 В / 20 мА) |
| Рассеиваемая мощность | < 1,4 Вт (при 24 В DC, 20 мА) |
| Последовательный интерфейс | |
| Поддерживаемые протоколы | HART |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Стандарты и предписания | |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB II (1) D [Ex ia Da] IIIC II 3(1) G Ex nA [ia Ga] IIC T4 Gc |
| IECEx | [Ex ia Ga] IIC/IIB [Ex ia Da] IIIC Ex nA [ia Ga] IIC T4 Gc |
| Излучение помех | EN 61000-6-4 |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
| Ширина | 12,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Входной сигнал тока | 4 мА ... 20 мА |
| Дополнительные особенности | |
| Цвет | желтый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
