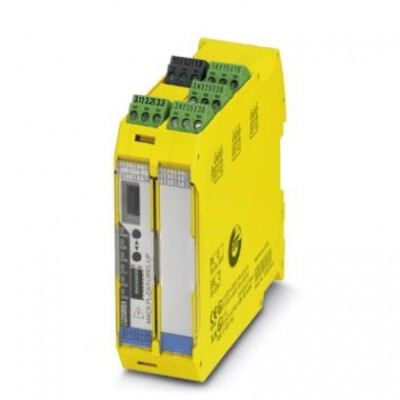

Измерительный преобразователь температуры - MACX PL-EX-T-UIREL-UP - 2904910
Описание
Программируемый измерительный преобразователь температуры с аналоговым выходом и 3 реле предельного значения, искробезопасные сигнальные входы, резистивный термометр с 2-, 3- или 4-проводной схемой подключения, термоэлементы, гальваническая развязка, широкий диапазон напряжений питания, винтовые зажимы, PLdХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001446 |
| ETIM 3.0 | EC001446 |
| ETIM 4.0 | EC001446 |
| ETIM 5.0 | EC001446 |
| ETIM 6.0 | EC002919 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 41112105 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Аналоговые входы | |
| Применяемые типы датчиков (RTD) | Платиновый, никелевый, медный датчики: 2-, 3-, 4-проводн. |
| Применяемые типы датчиков (TC) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
| Входные данные | |
| Диапазон входных сигналов | 0 Ω ... 50 кΩ |
| Диапазон измерения температуры | -200 °C ... 850 °C |
| Диапазон сопротивлений, потенциометр | 0 Ω ... 50 кΩ |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 4 мА ... 20 мА (класс безопасности SIL, дальнейшее свободное конфигурирование без SIL) |
| Выходные данные | |
| Выходной сигнал тока, максимальный | 22 мА |
| Нагрузка / выходная нагрузка, выход тока | ≤ 600 Ω (20 мА) |
| Реакция на неисправность датчика | согласно NE 43 или свободное конфигурирование |
| Ступенчатая характеристика (0-99%) | тип. 1000 мс (с SIL) тип. 700 мс (без SIL) |
| Данные по безопасности | |
| Группа | IIC |
| макс. внешняя емкость Co | 1,3 мкФ |
| макс. внешняя индуктивность Lo | 100 мГн |
| Макс. внутренняя емкость Ci | 44 нФ |
| Макс. выходная мощность Po | 11 мВт |
| Макс. выходной ток Io | 7,4 мА |
| Максимальное безопасное напряжение Um | 253 В AC/DC |
| Данные по взрывозащищенности | |
| Макс. внутренняя индуктивность Li | возможность игнорирования |
| Данные по ЭМС | |
| типичное отклонение от конечного значения измерительного диапазона | 2 % |
| Контактная часть | |
| Исполнение контакта | 2 переключающих контакта |
| Максимальное напряжение переключения | 250 В AC (250 В DC) |
| Максимальный пусковой ток | 2 A (500 В AC) 2 A (28 В DC) 0,2 A (120 В DC) |
| Материал контакта | AgSnO2, твердое золочение |
| Общие сведения | |
| SIL | 2 |
| UL, США / Канада | UL 508 Listed |
| Гальваническая развязка | 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Долговечность механическая | 1x 105коммутационных циклов |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) LED-индикатор, кр., мигающий (неисправность проводки, датчиков, ERR) LED-индикатор, кр. (неисправность модуля, ERR) Светодиодный индикатор, желтый (Выходной переключающий контакт) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Ошибка передачи, макс. | 0,1 % (например, для Pt 100, интервал 300 K, 4 ... 20 мA) |
| Потребляемая мощность | < 2,4 Вт |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Температурный коэффициент, максимальный | 0,01 %/K |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | тип. 5 % ... 95 % (без выпадения конденсата) |
| Макс. рабочая высота | ≤ 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Питание | |
| Диапазон напряжения питания | 24 В ... 230 В AC/DC (-20 %/+10 %, 50/60 Гц) |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Релейные выходы: цепь активации | |
| Описание выходов | 1 SIL/PL |
| Стандарты и предписания | |
| ATEX | II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx | [Ex ia Ga] IIC [Ex ia Da] IIIC Ex nA nC ic IIC T4 Gc X |
| Вибрация (при эксплуатации) | 5г, соотв. МЭК 60068-2-6 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 35 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые выходы | |
| Наименование, выход | Релейный выход |
| Электропитание | |
| Потребляемый ток, типовой | < 100 мА (24 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | желтый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
