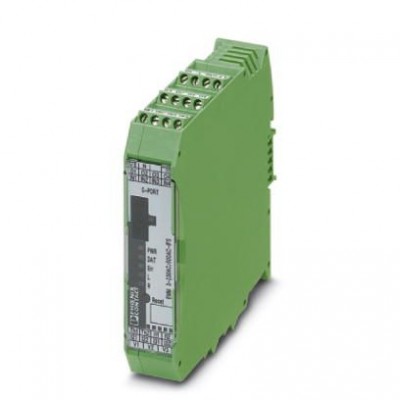

Управление двигателем - EMM 3-230AC/500AC-IFS - 2297507
Описание
Электронный блок управления двигателем, для работы с внешним трансформатором тока - измерение активной мощности для контроля пониженной и повышенной нагрузки электродвигателя и установки, обеспечивающее оптимальную защиту для всех классов мощности. Настраиваемые пороговые значения для коммутации и сигнализации.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27370802 |
| eCl@ss 6.0 | 27370804 |
| eCl@ss 7.0 | 27370804 |
| eCl@ss 8.0 | 27370804 |
| eCl@ss 9.0 | 27370804 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002572 |
| ETIM 5.0 | EC002572 |
| ETIM 6.0 | EC002572 |
| UNSPSC | |
| UNSPSC 11 | 39121514 |
| UNSPSC 12.01 | 39121514 |
| UNSPSC 13.2 | 39121104 |
| UNSPSC 6.01 | 30211915 |
| UNSPSC 7.0901 | 39121514 |
| Активная часть | |
| Индикация рабочего напряжения | LED зел. |
| Типовой входной ток при UN | < 0,5 мА |
| Частота сети | 50 Гц ... 60 Гц |
| Входные данные | |
| Диапазон входных напряжений | 42 В AC ... 575 В AC |
| Диапазон напряжений относительно US | 0,4 ... 1,1 |
| Наименование, вход | Питание устройства |
| Номинальное напряжение цепи управления UC | 230 В AC |
| Номинальный ток цепи управления IC | 3,5 мА |
| Порог срабатывания | 48 В AC (Сигнал «0») 96 В AC (Сигнал «1») |
| Выходные данные | |
| Ток длительной нагрузки | 500 мА |
| Измерение мощности | |
| Диапазон мощности | 4,5 кВт () |
| Измерение напряжения / фазовое напряжение | |
| Диапазон напряжений | 0 В AC ... 350 В AC (фазовое напряжение) |
| Измерения сигнала тока | |
| Измерение свыше | подключенный снаружи проходной трансформатор тока |
| Общие сведения | |
| Индикатор состояния | Желтый светодиод - вращение по часовой стрелке (R), желтый светодиод - вращение против часовой стрелки (L), зеленый светодиод - передача данных |
| Индикация ошибок | СИД красн. |
| Испытательное напряжение, вход / выход | 8 кВ |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Общие характеристики измерительной катушки | |
| Базовая точность | тип. 0,5 % |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Цепь управления |
| Питание | |
| Номинальный ток питания цепи управления IS | 10 мА |
| Расчетное напряжение питания цепи управления US | 230 В AC |
| Питание устройства | |
| Диапазон напряжения питания цепи управления | 92 В AC ... 253 В AC |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Указание | Выход обратного сигнала настраивается, см. руководство пользователя |
| Цифровые выходы | |
| Количество выходов | 4 |
| Наименование, выход | Контакты обратной связи O1-O4 |
| Электрические данные | |
| Номинальное напряжение | 230 В AC (Релейный выход) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
