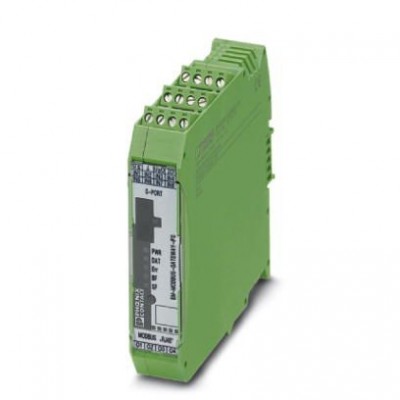

Интерфейс передачи данных - EM-MODBUS-GATEWAY-IFS - 2901528
Описание
Шлюз для подключения до 32 системных устройств INTERFACE к контроллеру вышестоящего уровня по протоколу Modbus/TCP. Системные устройства INTERFACE подключаются к шлюзу при помощи соединителя для монтажной рейки, соединитель для монтажной рейки прилагается.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242608 |
| eCl@ss 6.0 | 27242608 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 11 | 39121514 |
| UNSPSC 12.01 | 39121514 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 30211915 |
| UNSPSC 7.0901 | 39121514 |
| Входные данные | |
| Номинальное напряжение цепи управления UC | 24 В DC ±20 % |
| Номинальный ток цепи управления IC | 3 мА |
| Выходные данные выхода нагрузки | |
| Остаточное напряжение | 1 В |
| Интерфейс Ethernet | |
| Количество | 8 |
| Контактная часть | |
| Максимальное напряжение переключения | 23 В DC (US- Uост.на выходе) |
| Общие сведения | |
| Количество точек подключения | 1 |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Стандарты / нормативные документы | EN 50178 |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -35 °C ... 80 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Питание |
| Питание | |
| Защитная схема | Защита от переполюсовки Защита от перенапр. |
| Номинальный ток питания цепи управления IS | 85 мА (плюс ток нагрузки выходов) |
| Расчетное напряжение питания цепи управления US | 24 В DC -20 % ... +25 % |
| Последовательный интерфейс | |
| Интерфейс 1 | Interface-System |
| Интерфейс 2 | Modbus/TCP |
| Скорость последовательной передачи данных | 76,8 кбит/с |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Релейные выходы | |
| Максимальный коммутационный ток | 500 мА |
| Технические данные | |
| Полюсов | 12 |
| Температура окружающей среды (при эксплуатации) | -35 °C ... 50 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Релейные выходы |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2 мм² |
| Сечение проводника AWG | 12 ... 24 |
| Цифровые выходы | |
| Указание по защитной схеме | Обеспечение защиты с предохранителем F-типа макс. 8 A |
| Габариты и материалы | |
| Материал корпуса | Полиамид РА, неусиленный |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
